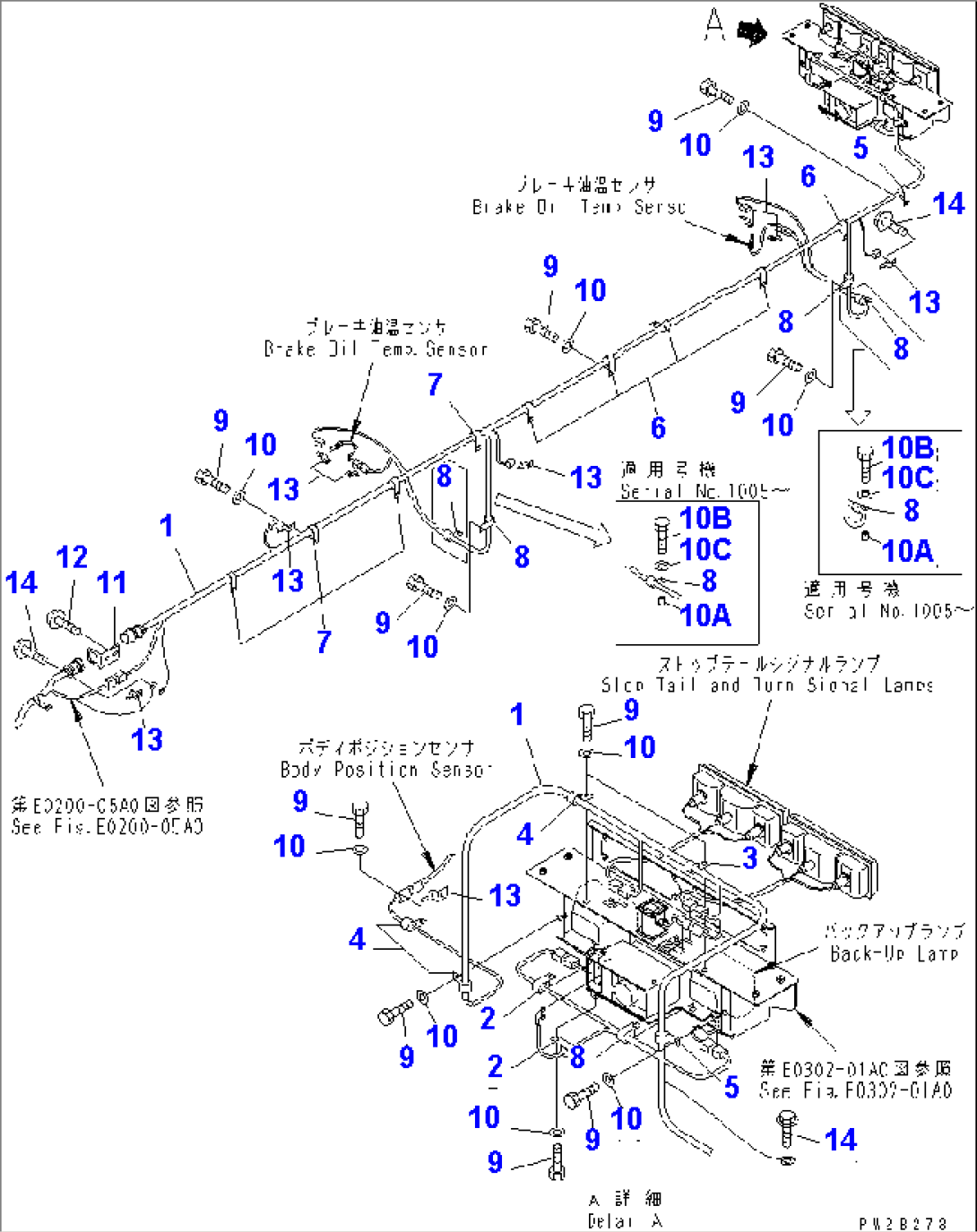

REAR FRAME HARNESS(#1001-1019)
Komatsu HM400-1 S/N 1001-UP · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-06-15413 | WIRING HARNESS | 1001-1019 | |
| 2 | 08036-00614 | CLIP | 1001-@ | |
| 3 | 08036-01214 | CLIP | 1001-@ | |
| 4 | 08036-00814 | CLIP | 1001-@ | |
| 5 | 08036-01414 | CLIP | 1001-@ | |
| 6 | 08036-01814 | CLIP | 1001-@ | |
| 7 | 04434-52210 | CLIP | 1005-@ | |
| 04434-52210 | CLIP | 1001-1004 | ||
| 8 | 08036-01014 | CLIP | 1005-1019 | |
| 08036-01014 | CLIP | 1001-1004 | ||
| 9 | 01010-81016 | BOLT | 1005-@ | |
| 01010-81016 | BOLT | 1001-1004 | ||
| 10 | 01643-31032 | WASHER | 1005-@ | |
| 01643-31032 | WASHER | 1001-1004 | ||
| 10A | 419-15-17541 | SPACER | 1005-1019 | |
| 10B | 01010-81035 | BOLT | 1005-1019 | |
| 10C | 01643-31032 | WASHER | 1005-1019 | |
| 11 | 56B-06-15151 | PLATE | 1001-@ | |
| 12 | 01435-01220 | BOLT | 1001-@ | |
| 13 | 08193-21012 | CLIP | 1005-@ | |
| 08193-21012 | CLIP | 1001-1004 | ||
| 14 | 01435-01016 | BOLT | 1001-@ |
