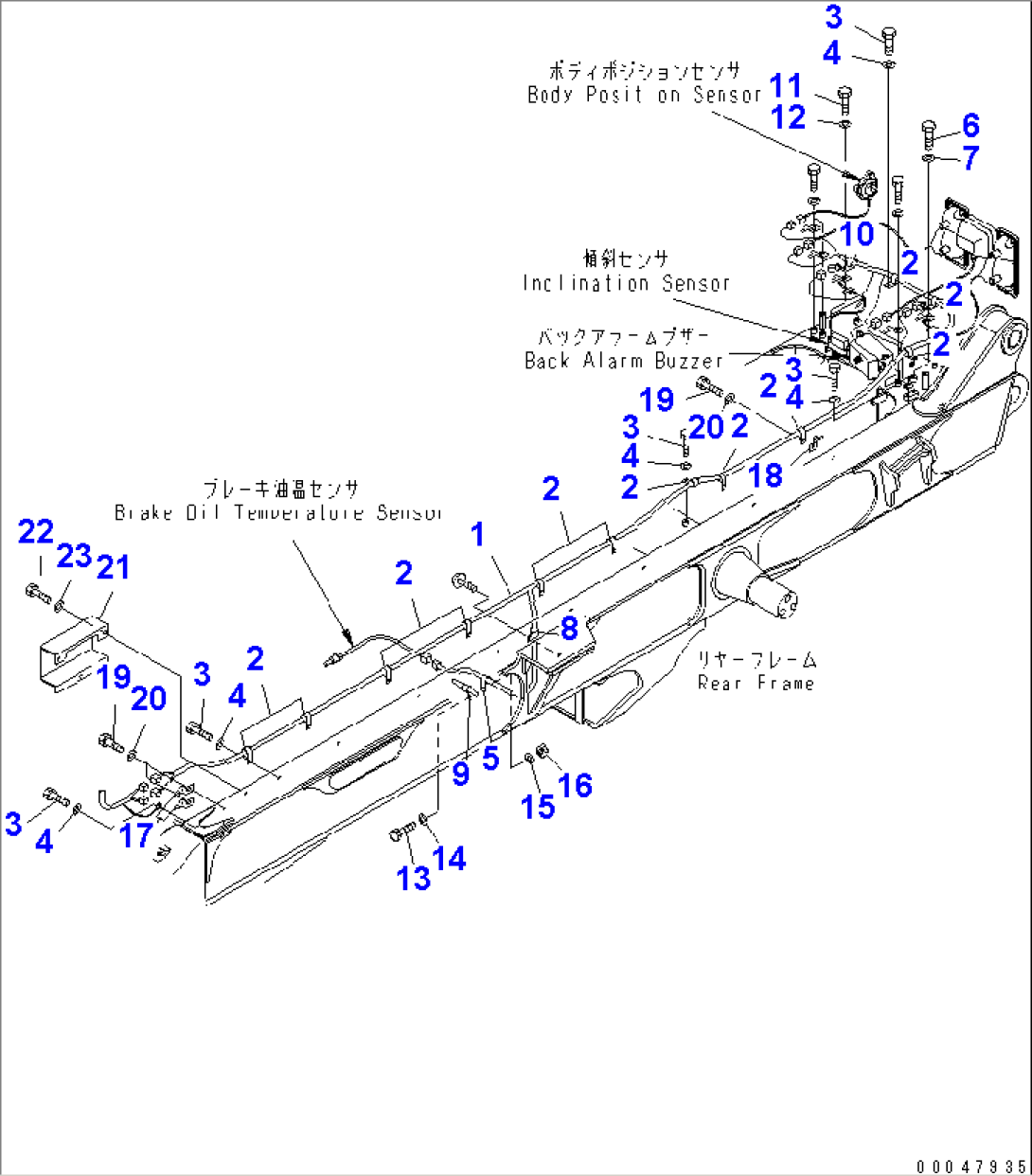

REAR FRAME HARNESS(#2001-2610)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-06-25412WIRING HARNESS2001-2610
204434-51810CLIP2001-@
301010-81016BOLT2001-@
401643-31032WASHER2001-@
504434-51010CLIP2001-@
601010-81016BOLT2001-@
701643-31032WASHER2001-@
804434-50810CLIP2001-@
904434-51510CLIP2001-@
1004434-51610CLIP2001-@
1101010-81016BOLT2001-@
1201643-31032WASHER2001-@
1301010-81025BOLT2001-@
1401643-31032WASHER2001-@
1501643-31032WASHER2001-@
1601580-01008NUT2001-@
1708193-31012CLIP2001-@
1808193-21012CLIP2001-@
1901010-81016BOLT2001-@
2001643-31032WASHER2001-@
2156B-06-15170BRACKET2001-@
2201010-81016BOLT2001-@
2301643-31032WASHER2001-@
