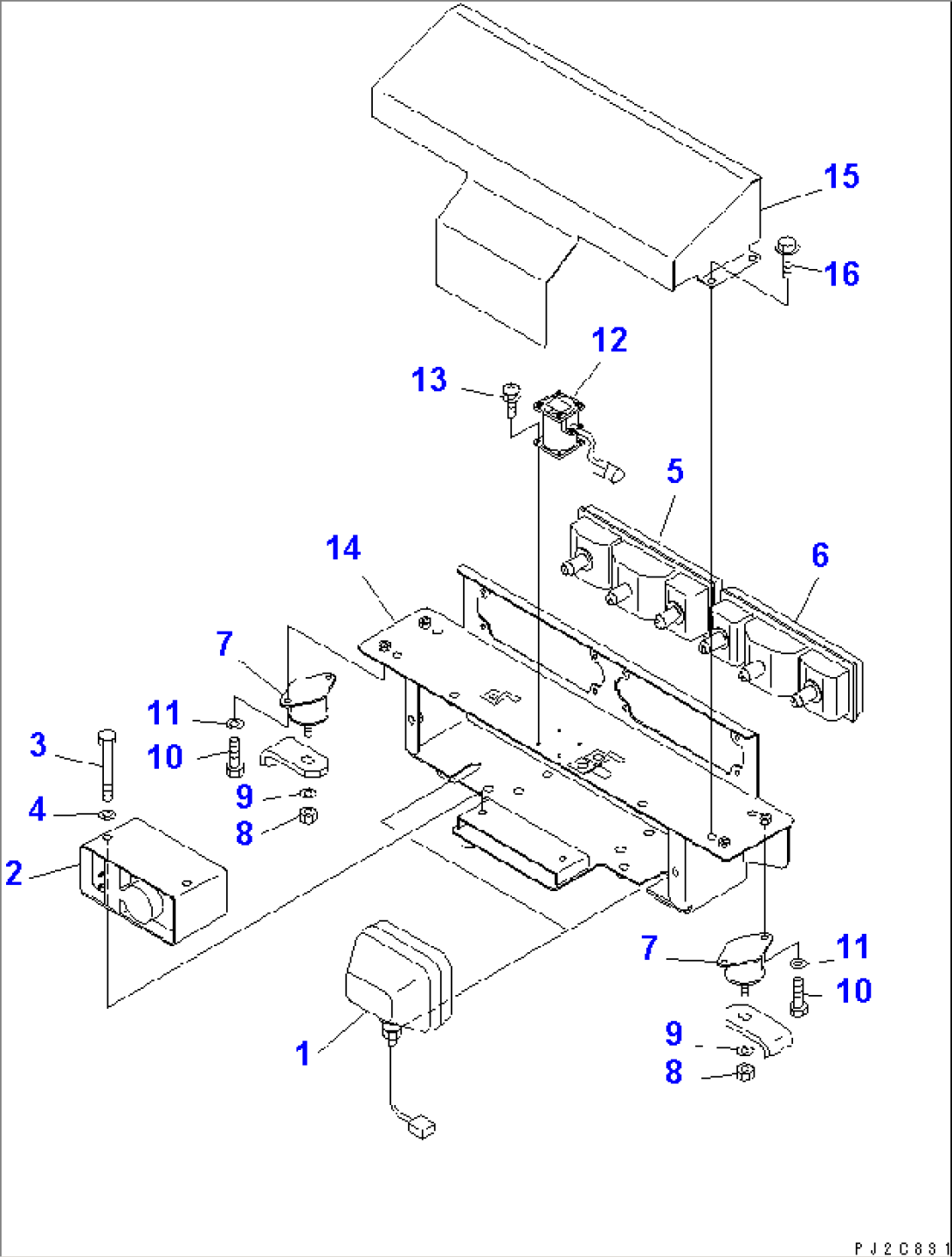

REAR LAMP, BACK-UP ALARM AND INCLINATION SENSOR

Komatsu HM400-1 S/N 1001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1421-06-23350LAMP ASS'Y,WORKÂÂ, REAR1001-
421-06-23320LENS1001-
421-06-23330BULBÂÂ, 70W1001-
2426-06-11690BUZZER,BACK-UP1001-
301010-80895BOLT1001-
401643-30823WASHER1001-
5417-06-23320LAMP ASS'Y,REAR COMBINATIONÂÂ, R.H.1001-
42A-06-13160NUT1001-
417-06-23340LENS1001-
01220-40535SCREW1001-
08104-12420BULBÂÂ, 25/10W1001-
08105-12420BULBÂÂ, 25W1001-
08056-00671CONNECTOR1001-
6417-06-23310LAMP ASS'Y,REAR COMBINATIONÂÂ, L.H.1001-
417-06-23330LENS1001-
7565-03-11270CUSHION1001-
801580-11008NUT1001-
901643-31032WASHER1001-
1001010-80816BOLT1001-
1101643-30823WASHER1001-
127861-93-4080SENSOR,INCLINATION1001-
1301023-20416SCREW1001-
1456B-06-15114BRACKET1001-
1556B-06-15180BRACKET1011-
1601435-00816BOLT1011-
