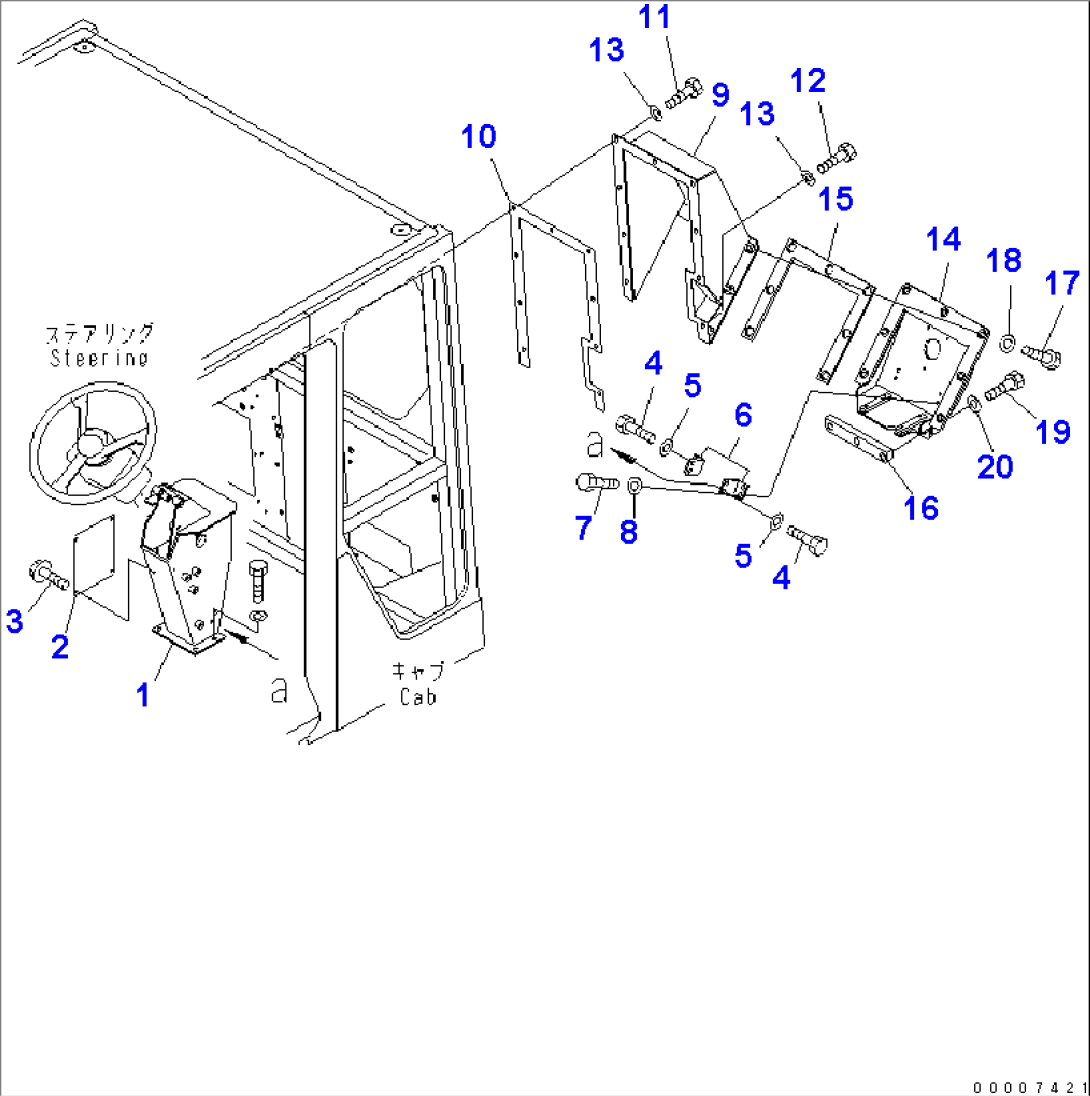

REAR PARTS (STEERING BRACKET)

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-80-15310SUPPORT1001-
256B-54-15460COVER1001-
301435-00612BOLT1001-
401010-81025BOLT1001-
501643-31032WASHER1001-
656B-54-15470BRACKET1001-
701010-81020BOLT1001-
801643-31032WASHER1001-
956D-80-15321COVER1001-
1056D-80-15331RUBBER1001-
1101010-81025BOLT1001-
1201010-81035BOLT1001-
1301643-31032WASHER1001-
1456D-80-15341BRACKET1001-
1556D-80-15391SEAL1001-
1656D-80-15360SEAL1001-
1701010-81030BOLT1001-
1801643-31032WASHER1001-
1901010-81025BOLT1001-
2001643-31032WASHER1001-
