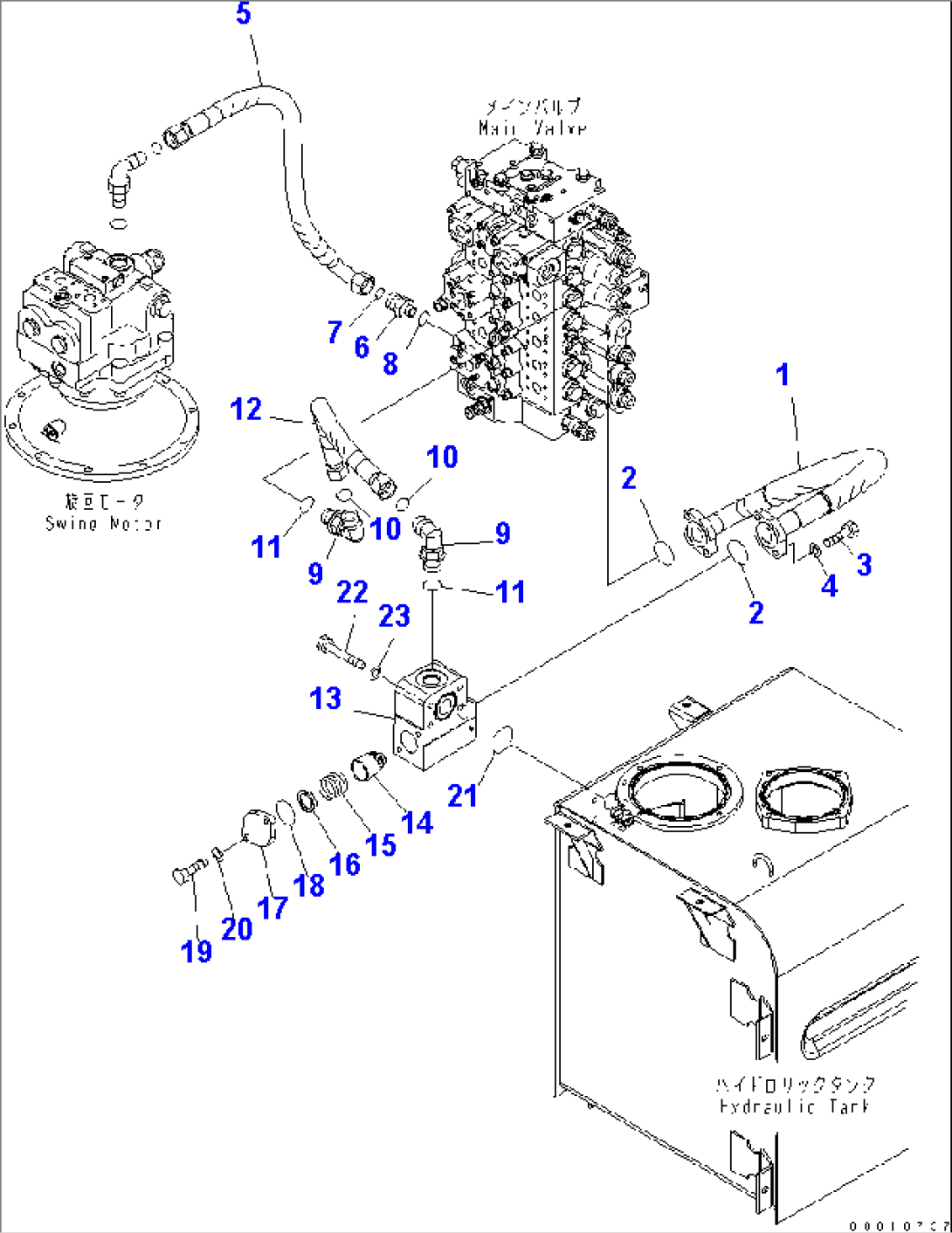

RETURN LINE

Komatsu PC450-7K-E0 S/N K45001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-62-71240HOSE, 1250MMK45001-
207000-13048O-RINGK45001-
301010-81240BOLTK45001-
401643-31232WASHERK45001-
5208-62-71370HOSE, 1100MMK45001-
620U-62-41810NIPPLEK45001-
7207-62-64740O-RINGK45001-
807002-12434O-RINGK45001-
921W-62-42640ELBOWK45001-
10207-62-64740O-RINGK45001-
1107002-13334O-RINGK45001-
12208-62-71380HOSE, 650MMK45001-
13208-62-71410BLOCKK45001-
14205-60-71230POPPETK45001-
15706-76-71190SPRINGK45001-
16207-60-51170SPACERK45001-
17208-62-71420FLANGEK45001-
1807000-12060O-RINGK45001-
1901010-81235BOLTK45001-
2001643-31232WASHERK45001-
2107000-12060O-RINGK45001-
2201010-81290BOLTK45001-
2301643-31232WASHERK45001-
