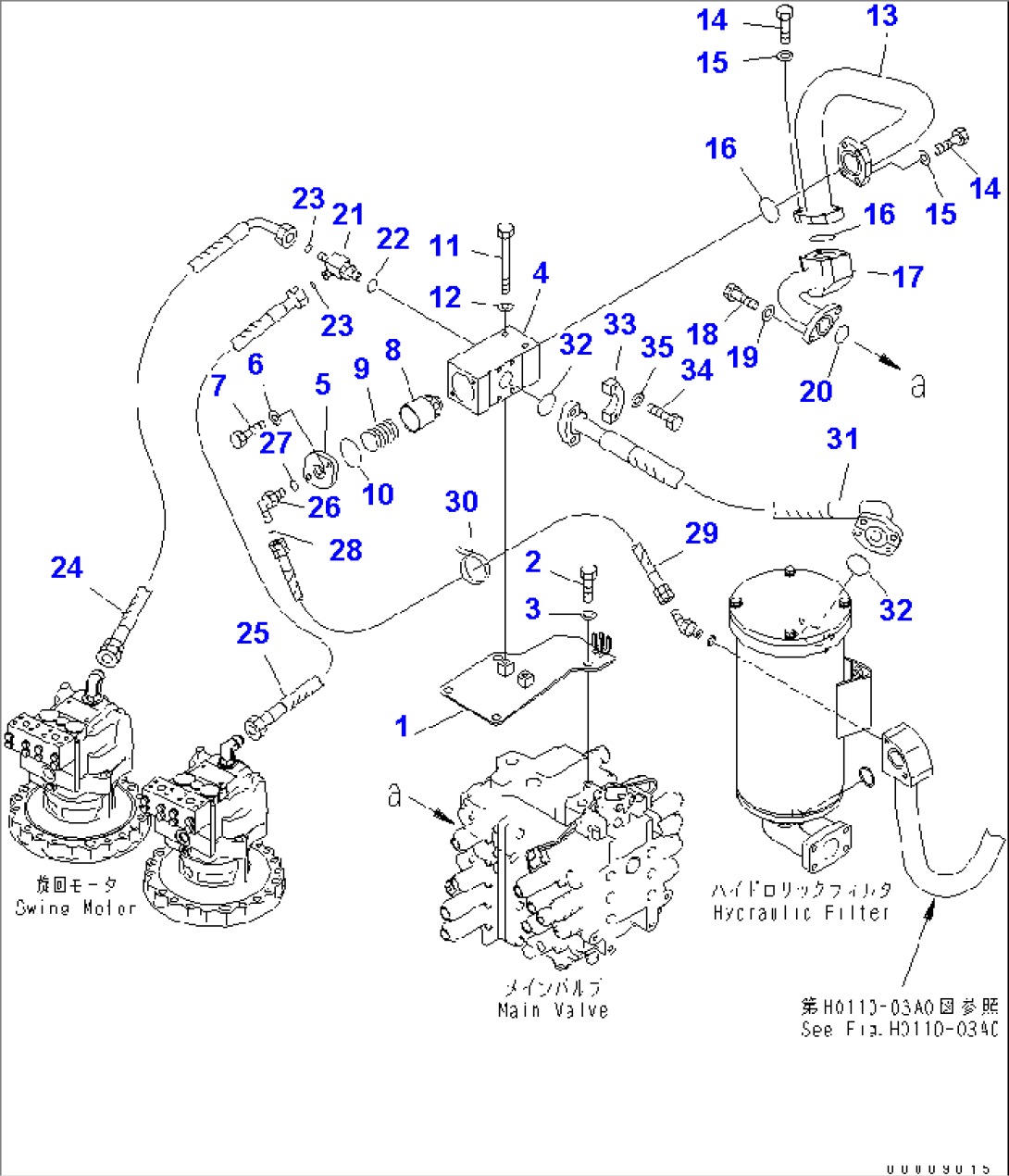

RETURN LINES (1 ACTUATOR)

Komatsu PC600LC-7K S/N K40001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-62-16182BRACKETK40001-
201010-81230BOLTK40001-
301643-31232WASHERK40001-
21M-970-1400VALVE ASSEMBLYK40001-
521M-60-11420FLANGEK40001-
601643-31232WASHERK40001-
701010-81230BOLTK40001-
8207-60-51460POPPETK40001-
9209-60-52320SPRINGK40001-
1007000-12060O-RINGK40001-
1101011-81235BOLTK40001-
1201643-31232WASHERK40001-
1321M-62-16151TUBEK40001-
1407372-21240BOLTK40001-
1501643-51232WASHERK40001-
1607000-12060O-RINGK40001-
1721M-62-16141TUBEK40001-
1801010-81240BOLTK40001-
1901643-31232WASHERK40001-
2007000-13045O-RINGK40001-
2121M-62-14460TEEK40001-
2207002-13334O-RINGK40001-
23207-62-64740O-RINGK40001-
2421M-62-14470HOSEK40001-
2523B-16-31760HOSEK40001-
2602782-10317ELBOWK40001-
2707002-12034O-RINGK40001-
2802896-11009O-RINGK40001-
2921M-62-14480HOSEK40001-
3008034-20536BANDK40001-
3107297-02008HOSEK40001-
3207000-12060O-RINGK40001-
3307371-32076FLANGEK40001-
3407372-21240BOLTK40001-
3501643-51232WASHERK40001-
