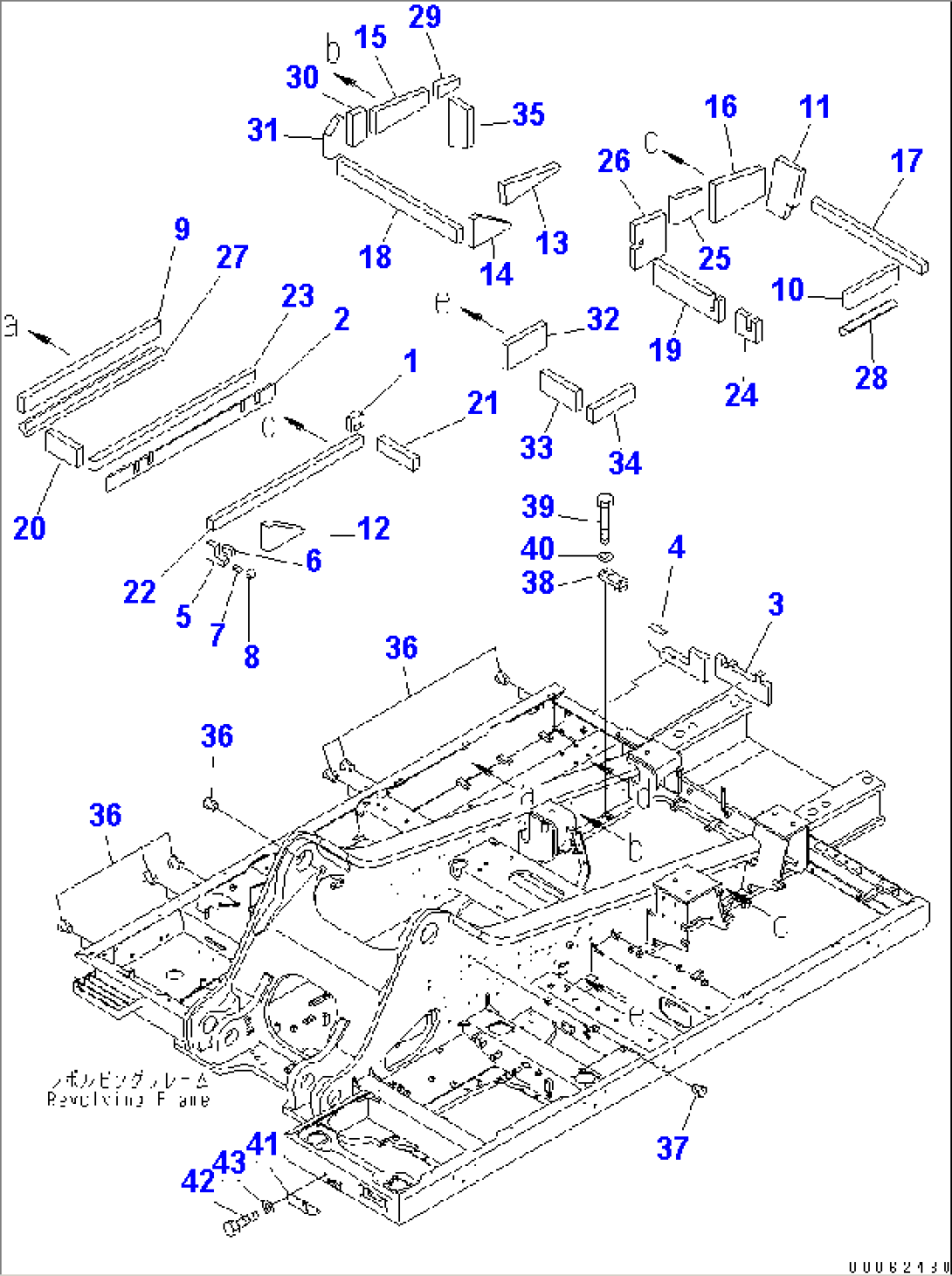

REVOLVING FRAME (ENGINE ROOM SHEET) (FOR LODER)

Komatsu PC600-8 S/N 30001-UP (ECOT3) · MAIN/REVOLVING FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-46-21410SEAL30001-
221M-46-21421SHEET30001-
321M-46-21430SHEET30001-
421M-46-21671SHEET30001-
521M-46-21680SHEET30001-
621M-46-21760SHEET30001-
721M-46-21910SEAL30001-
821M-46-21920SEAL30001-
921M-46-21441SHEET30001-
1021M-46-21820SHEET30001-
1121M-46-21980SHEET30001-
1221M-46-21481SHEET30001-
1321M-46-21960SHEET30001-
1421M-46-21510SHEET30001-
1521M-46-21521SHEET30001-
1621M-46-21531SHEET30001-
1721M-46-21541SHEET30001-
1821M-46-21550SHEET30001-
1921M-46-21562SHEET30001-
2021M-46-21570SHEET30001-
2121M-46-21581SHEET30001-
2221M-46-21590SHEET30001-
2321M-46-21610SHEET30001-
2421M-46-21622SHEET30001-
2521M-46-21631SHEET30001-
2621M-46-21641SHEET30001-
2721M-46-21770SHEET30001-
2821M-46-21990SHEET30001-
2921M-46-21790SHEET30001-
3021M-46-21880SHEET30001-
3121M-46-21890SHEET30001-
3221M-46-21930SHEET30001-
3321M-46-21940SHEET30001-
3421M-46-21950SHEET30001-
3521M-46-21970SHEET30001-
3607049-01215PLUG30001-
3707049-01620PLUG30001-
3821M-46-24470BRACKET30001-
3901010-81240BOLT30001-
4001643-31232WASHER30001-
4121M-06-14310COVER30001-
4201010-81225BOLT30001-
4301643-31232WASHER30001-
