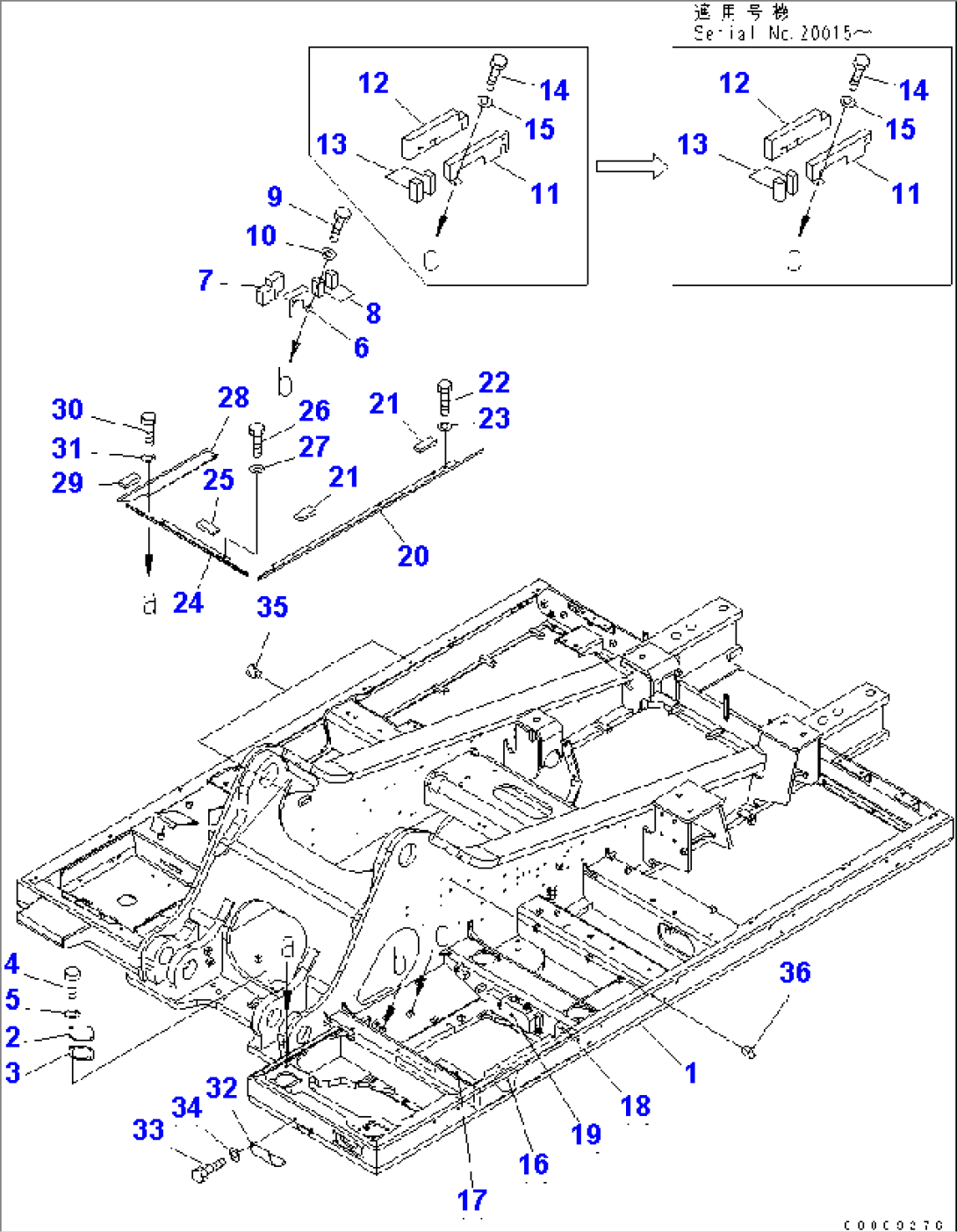

REVOLVING FRAME (FOR LOWER WIPER)

Komatsu PC600LC-7-M1 S/N 20001-UP · MAIN/REVOLVING FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121M-46-15712FRAME20048-
21M-46-15711FRAME20015-20047
21M-46-15710FRAME20001-20014
2205-30-71181COVER20001-
3205-30-71191GASKET20001-
401010-81230BOLT20001-
501643-31232WASHER20001-
621M-54-16931COVER20015-
21M-54-16930COVER20001-20014
721M-54-16910SHEET20001-
821M-54-16920SHEET20001-
901010-81225BOLT20001-
1001643-31232WASHER20001-
1121M-54-16962COVER20015-
21M-54-16961COVER20001-20014
1221M-54-16941SHEET20015-
21M-54-16940SHEET20001-20014
1321M-54-16950SHEET20001-
1401010-81225BOLT20001-
1501643-31232WASHER20001-
1621M-46-15610SHEET20001-
1721M-46-15620SHEET20001-
1821M-46-15640SHEET20001-
1921M-46-15650SHEET20001-
207-46-71530COVER20001-
2120Y-46-42460SHEET20001-
2201010-81020BOLT20001-
2301643-31032WASHER20001-
207-46-71540COVER20001-
2520Y-46-42460SHEET20001-
2601010-81035BOLT20001-
2701643-31032WASHER20001-
2821M-46-15631COVER20001-
2920Y-46-42460SHEET20001-
3001010-81035BOLT20001-
3101643-31032WASHER20001-
3221M-06-14310COVER20001-
3301010-81225BOLT20001-
3401643-31232WASHER20001-
3507049-01215PLUG20001-
3607049-01620PLUG20001-
