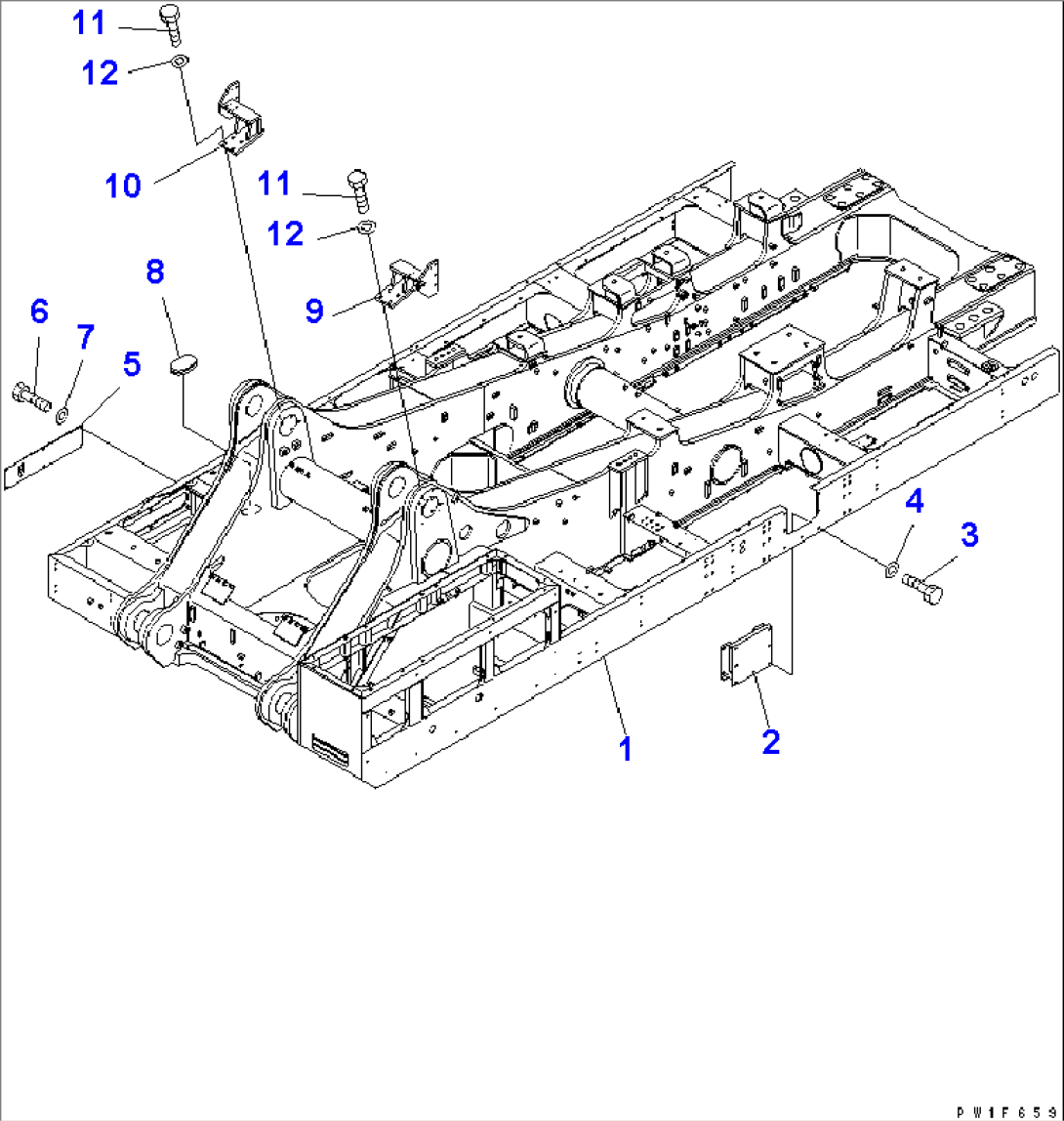

REVOLVING FRAME (FRAME) (COLD WEATHER A SPEC.)(#11002-11020)
Komatsu PC1800-6 S/N 10001-UP (SAA6D140E-3) (TIER2) · MAIN/REVOLVING FRAME AND RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 21T-46-00080 | REVOLVING FRAME A. | 11002-@ | ||
| 2 | 21T-46-67160 | COVER | 10002-@ | |
| 3 | 01010-81235 | BOLT | 10001-@ | |
| 4 | 01643-31232 | WASHER | 10001-@ | |
| 5 | 21T-46-71250 | COVER | 10001-@ | |
| 6 | 01010-81235 | BOLT | 10001-@ | |
| 7 | 01643-31232 | WASHER | 10001-@ | |
| 8 | 175-54-38531 | CAP | 10001-@ | |
| 9 | 21T-46-67211 | BRACKET,L.H. | 10001-@ | |
| 10 | 21T-46-67221 | BRACKET,R.H. | 10001-@ | |
| 11 | 01010-82050 | BOLT | 10001-@ | |
| 12 | 01643-32060 | WASHER | 10001-@ |
