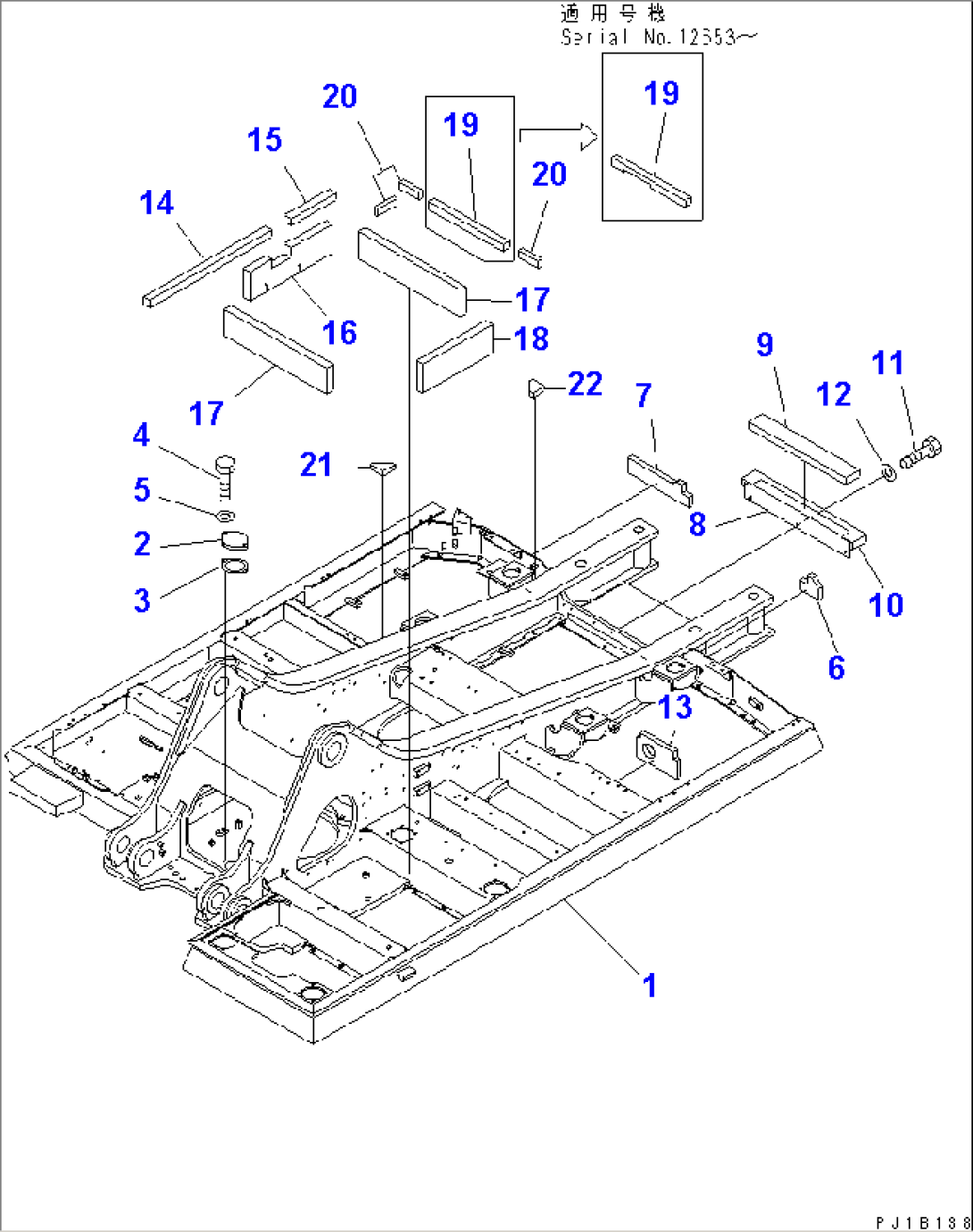

REVOLVING FRAME(#12629-)

Komatsu PC450LC-6 S/N 10001-UP (SAA6D125E-2) · MAIN/REVOLVING FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-46-64900FRAME12629-
2205-30-71181COVER12629-
3205-30-71191GASKET12629-
401010-81230BOLT12629-
501643-31232WASHER12629-
6208-46-61140SHEET12629-
7208-46-61150SHEET12629-
8208-46-61160COVER12629-
9208-46-61170SHEET12629-
10208-46-61180SHEET12629-
1101010-81225BOLT12629-
1201643-31232WASHER12629-
13208-46-61920SHEET12629-
14208-54-64510SEAL12629-
15208-54-64520SEAL12629-
16208-54-64531SHEET12653-
16208-54-64530SHEET12629-12652
17208-54-64540SHEET12629-
18208-54-64550SHEET12629-
19208-54-64581SEAL12653-
19208-54-64580SEAL12629-12652
20208-54-64590SEAL12629-
21208-46-61230SHEET12629-
22208-46-61240SHEET12629-
