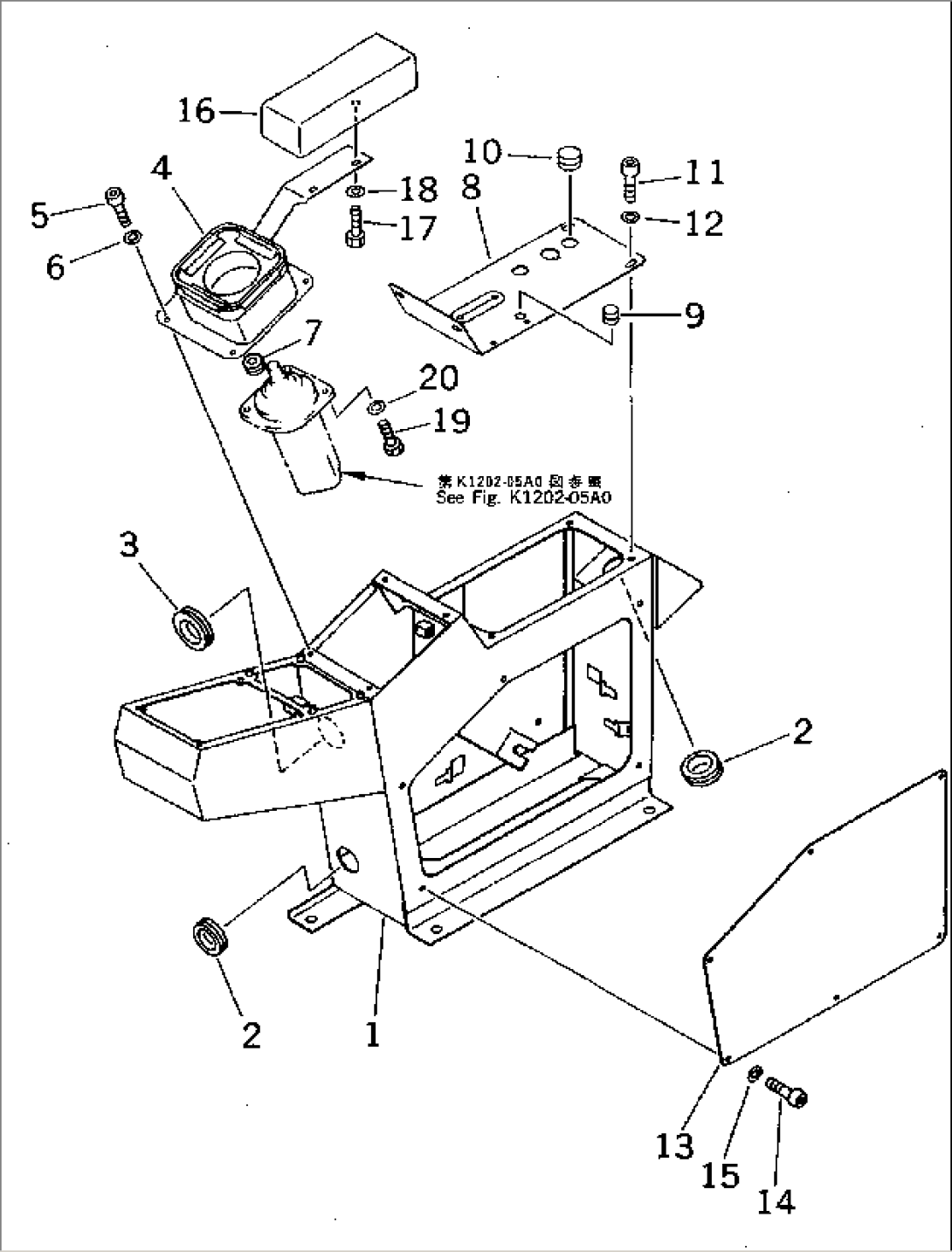

RIGHT CONTROL STAND (WITHOUT RADIO) (EXCEPT JAPAN)(#10118-)

Komatsu PC710SE-5 S/N 10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-43-61122BOX,R.H.10118-
208037-03614GROMMET10118-
3581-35-15430GROMMET10118-
4209-43-61740COVER,R.H.10118-
501245-00620SCREW10118-
6205-43-73420WASHER10118-
708037-01008GROMMET10118-
8209-43-61371PANEL,R.H.10118-
909415-00706CAP10118-
1009415-01610CAP10118-
11209-43-61340SCREW10118-
12205-43-73420WASHER10118-
13209-43-61230COVER,R.H.10118-
1401010-50616BOLT10118-
1501643-30623WASHER10118-
16209-43-63151ARM REST10118-
1701010-50830BOLT10118-
1801643-30823WASHER10118-
1901010-50825BOLT10118-
2001643-30823WASHER10118-
