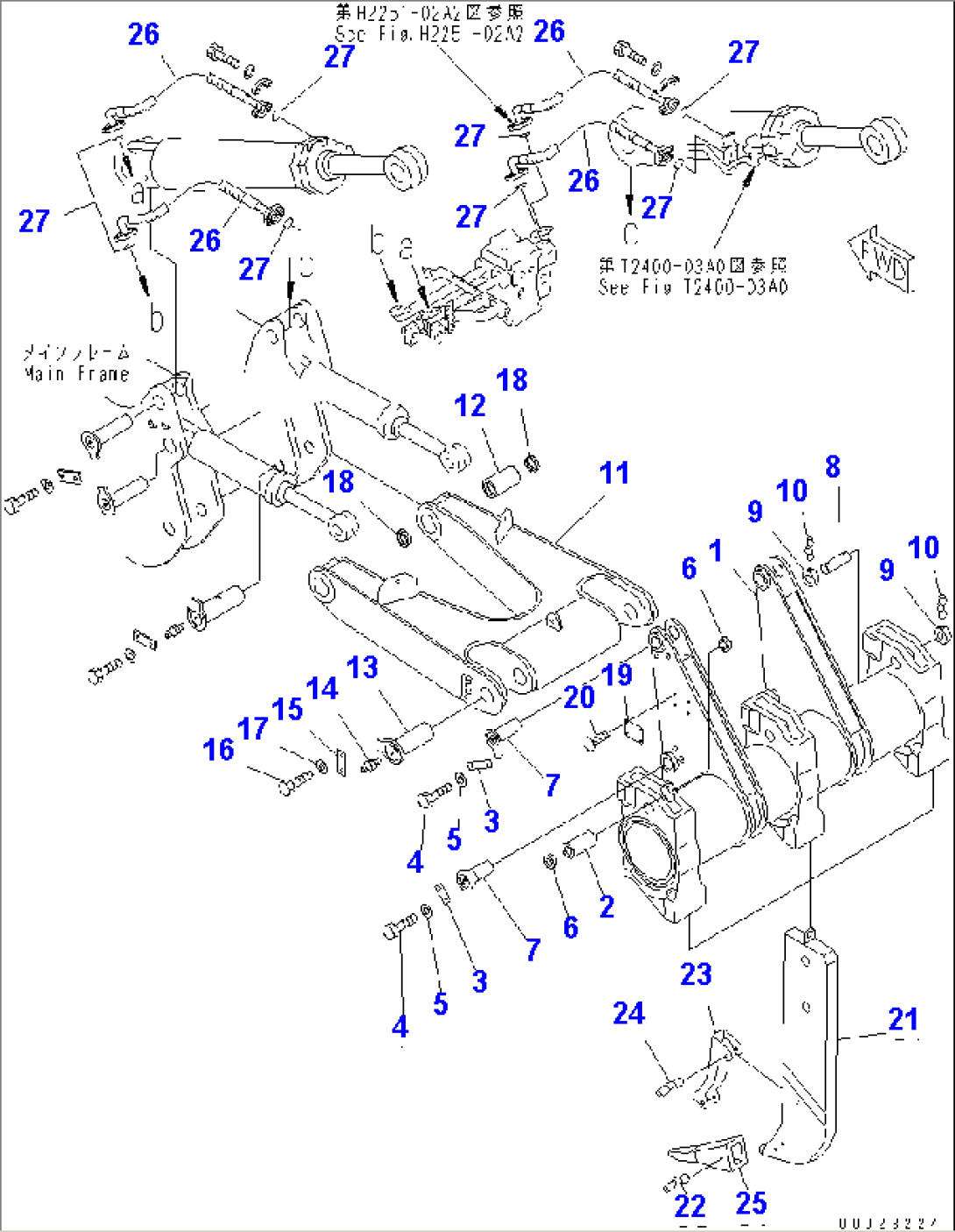

RIPPER BEAM AND ARM (MULTI RIPPER)

Komatsu D375A-5 S/N 18001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-78-71152BEAM18001-
2195-78-71220Втулка18001-
3195-78-21171PLATE18001-
401010-62040BOLT18001-
501643-32060WASHER18001-
6195-78-41320Уплотнительное кольцо18001-
7195-78-71180PIN18001-
8195-78-41370PIN18001-
9195-78-41360COLLAR18001-
1009244-02508PIN18001-
11195-78-71161ARM18001-
12195-78-71220Втулка18001-
13195-78-71210PIN18001-
1407020-00000FITTING,GREASE18001-
15195-78-21171PLATE18001-
1601010-62040BOLT18001-
1701643-32060WASHER18001-
18195-78-41320Уплотнительное кольцо18001-
1909601-60000PLATE, NAME18001-
2004418-13060SCREW18001-
21195-78-71310SHANK18001-
22195-78-71360палец коронки 195-78-7136018001-
23195-78-71111защита стойки рыхлителя 195-78-7111118001-
24195-78-71360палец коронки 195-78-7136018001-
25195-78-71320коронка рыхлителя 195-78-7132018001-
2607124-01010HOSE18001-
2707000-13032O-RING18001-
