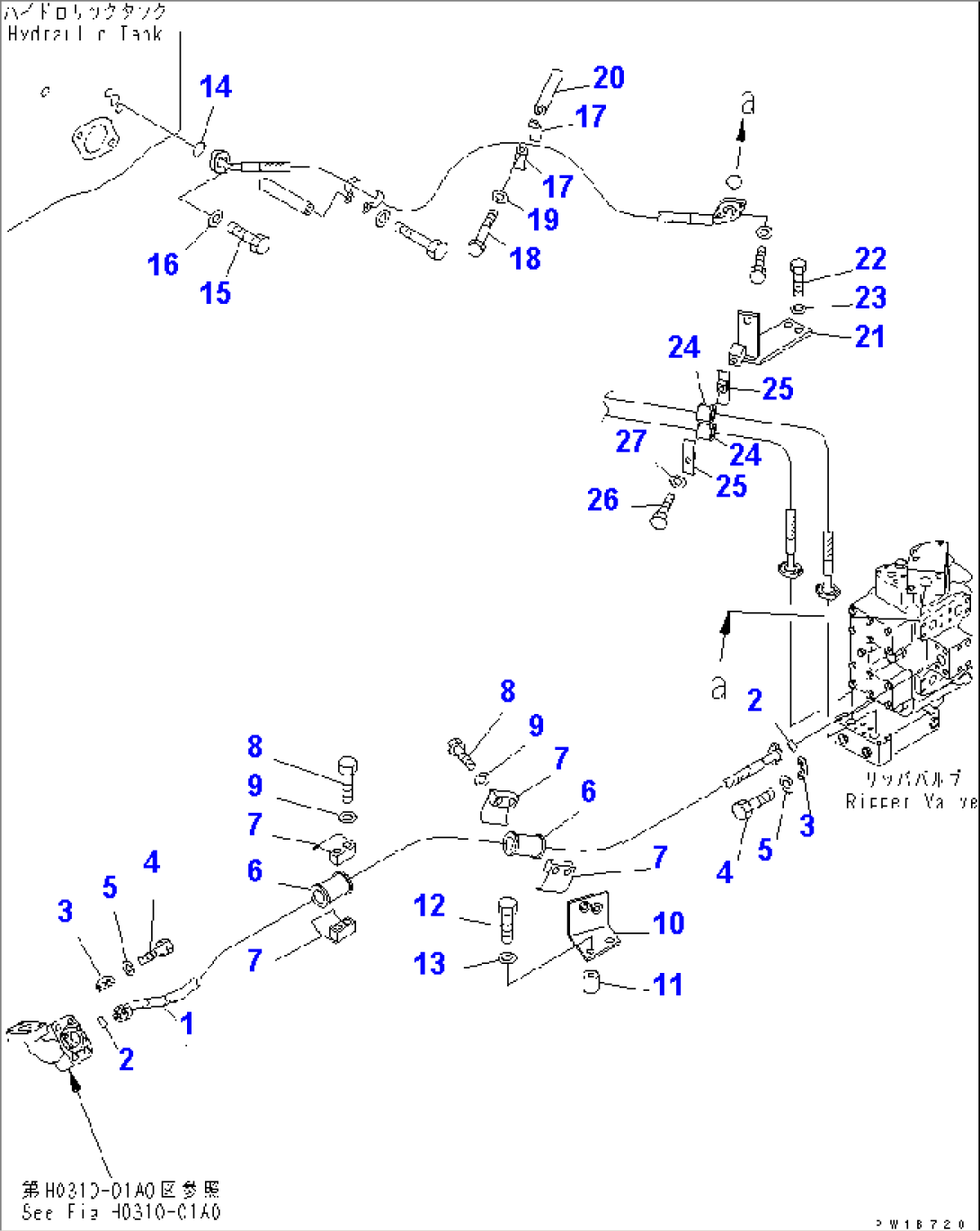

RIPPER LINE

Komatsu D375A-5 S/N 18001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107122-01019HOSE18001-
207000-13032O-RING18001-
307371-31049FLANGE18001-
407372-21035BOLT18001-
501643-51032WASHER18001-
607095-01035CUSHION18001-
707094-01024CLAMP18001-
801010-81280BOLT18001-
901643-31232WASHER18001-
10195-61-43792BRACKET18001-
11195-43-41530COLLAR18001-
1201010-81260BOLT18001-
1301643-31232WASHER18001-
1407000-13032O-RING18001-
1501010-81040BOLT18001-
1601643-31032WASHER18001-
17195-61-43880CLIP18001-
1801011-81270BOLT18001-
1901643-31232WASHER18001-
2022D-03-11320WASHER18001-
21195-61-47141BRACKET18001-
2201010-81230BOLT18001-
2301643-31232WASHER18001-
2407095-00628CUSHION18001-
2507094-20620CLAMP18001-
2601010-81270BOLT18001-
2701643-31232WASHER18001-
