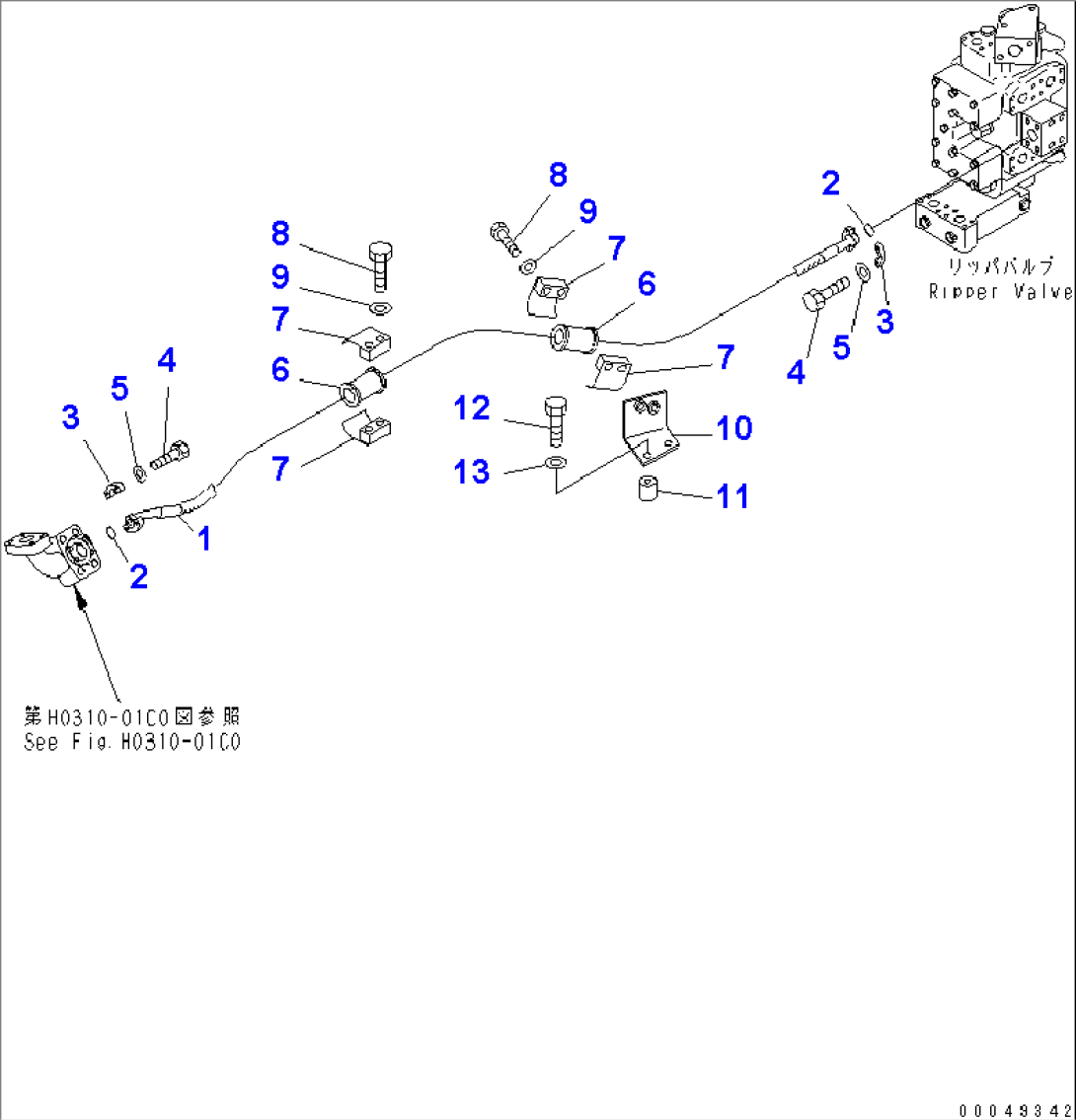

RIPPER LINE (DELIVERY PIPING)

Komatsu D375A-5E0 S/N 50001-UP (ECOT3) (OVERSEAS VERSION) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107122-01019HOSE50001-
207000-13032O-RING50001-
307371-31049FLANGE50001-
407372-21035BOLT50001-
501643-51032WASHER50001-
607095-01035CUSHION50001-
707094-01024CLAMP50001-
801010-81280BOLT50001-
901643-31232WASHER50001-
10195-61-43792BRACKET50001-
11195-43-41530COLLAR50001-
1201010-81260BOLT50001-
1301643-31232WASHER50001-
