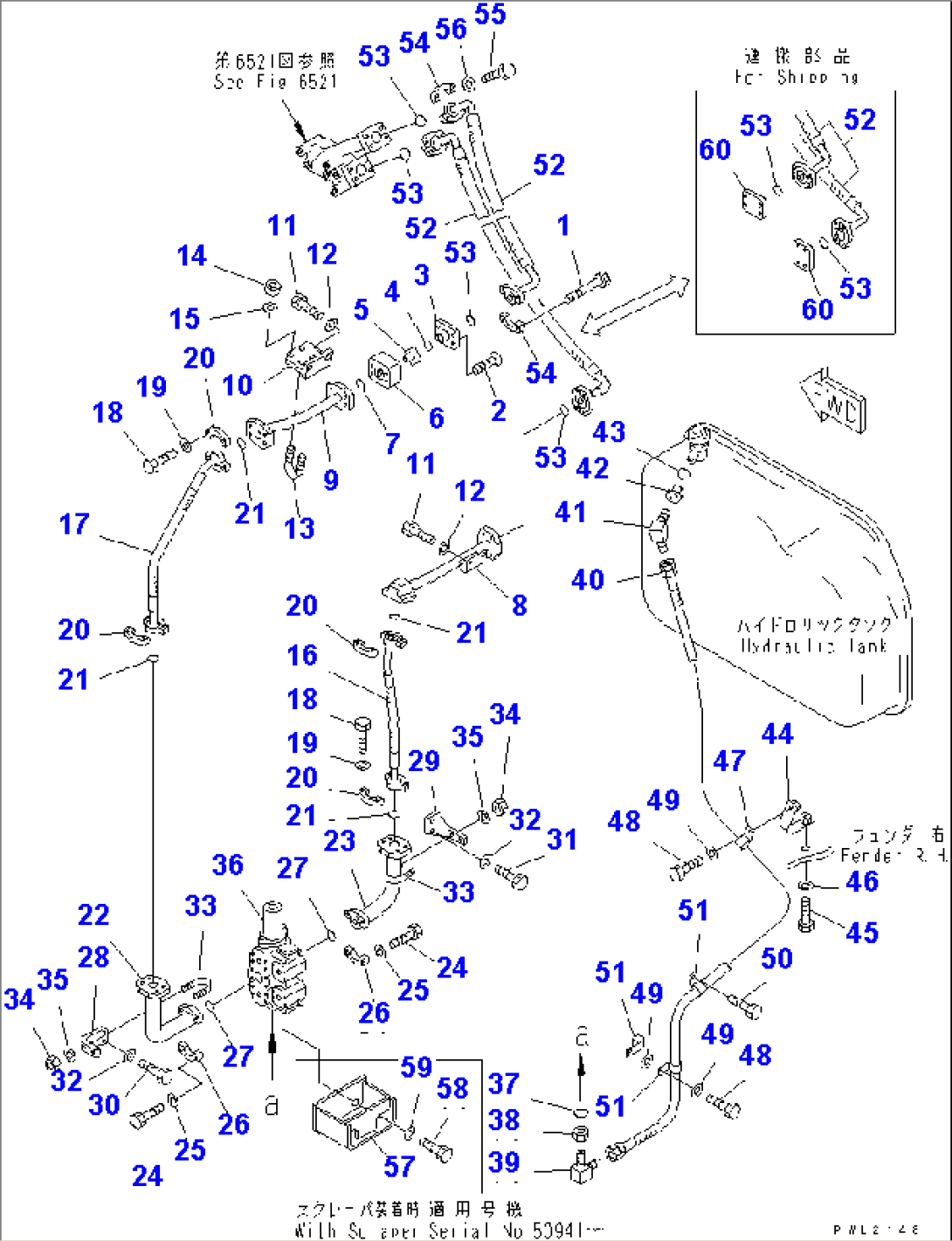

![RIPPER MAIN PIPING (FOR VARIABLE TYPE RIPPER)](https://vladremsnab.ru/cache/gen/1090x-1_cc/storage/app/media/auto-parts/4f/d7/4fd72811d00431f2ba5f2692a6a749d3ea334b6d_0c3b94b3aa.png?s=0TVM7ezGWaDv22LYAjd6IQ)
Item | Part No. | Part Name | Qty | Serial No. |
G-1 | (\8\175-78-X1500) | PIPING GROUP | 50001- | |
==================== | ||||
1 | 01010-51295 | BOLT | 50001- | |
175-78-62101 | VALVE ASS'Y | 50001- | ||
2 | 01224-40620 | SCREW | 50001- | |
3 | 175-78-62140 | FLANGE | 50001- | |
4 | 07000-12055 | O-RING | 50001- | |
5 | 175-78-62151 | VALVE | 50001- | |
6 | 175-78-62260 | FLANGE | 50001- | |
7 | 07000-13048 | O-RING | 50001- | |
8 | 175-78-62163 | TUBE | 50001- | |
9 | 175-78-62173 | TUBE | 50001- | |
10 | 175-78-62126 | BRACKET | 50001- | |
11 | 01010-51235 | BOLT | 50001- | |
12 | 01643-31232 | WASHER | 50001- | |
13 | 07283-24354 | CLIP | 50001- | |
14 | 01599-01011 | NUT | 50001- | |
15 | 01643-31032 | WASHER | 50001- | |
16 | 07114-01406 | HOSE | 50001- | |
16 | 07115-A1406 | HOSE,(FOR SLAG HANDLING) | 50001- | |
17 | 07114-01407 | HOSE | 50001- | |
17 | 07115-A1407 | HOSE,(FOR SLAG HANDLING) | 50001- | |
18 | 07372-21240 | BOLT | 50001- | |
19 | 01643-51232 | WASHER | 50001- | |
20 | 07371-31465 | FLANGE,SPLIT | 50001- | |
21 | 07000-13048 | O-RING | 50001- | |
22 | 175-78-63110 | TUBE,L.H. | 50001- | |
23 | 175-78-63250 | TUBE,R.H. | 50001- | |
24 | 07372-21240 | BOLT | 50001- | |
25 | 01643-51232 | WASHER | 50001- | |
26 | 07371-31465 | FLANGE,SPLIT | 50001- | |
27 | 07000-13048 | O-RING | 50001- | |
28 | 175-78-63230 | BRACKET,L.H. | 50001- | |
29 | 175-78-63241 | BRACKET,R.H. | 50001- | |
30 | 01010-51235 | BOLT | 50001- | |
31 | 01010-51240 | BOLT | 50001- | |
32 | 01643-31232 | WASHER | 50001- | |
33 | 07283-24346 | CLIP | 50001- | |
34 | 01599-01011 | NUT | 50001- | |
35 | 01643-31032 | WASHER | 50001- | |
36 | (700-61-13006) | VALVE ASS'Y | 50001- | |
37 | 07002-01623 | O-RING | 50001- | |
38 | 01583-11610 | NUT | 50001- | |
39 | 175-78-32170 | ELBOW | 50001- | |
40 | 07113-00325 | HOSE | 50001- | |
40 | 07113-A0325 | HOSE,(FOR SLAG HANDLING) | 50001- | |
41 | 07234-20315 | ELBOW | 50001- | |
42 | 07239-22009 | NUT | 50001- | |
43 | 07002-02034 | O-RING | 50001- | |
44 | 175-78-65120 | BRACKET | 50001- | |
45 | 01010-51030 | BOLT | 50001- | |
46 | 01643-31032 | WASHER | 50001- | |
47 | 195-79-12181 | CLIP | 50001- | |
47 | 195-79-48120 | CLIP,(FOR SLAG HANDLING) | 50001- | |
48 | 01010-51025 | BOLT | 50001- | |
49 | 01643-31032 | WASHER | 50001- | |
50 | 01010-51235 | BOLT | 50001- | |
51 | 195-78-22471 | CLIP | 50001- | |
51 | 195-78-48130 | CLIP,(FOR SLAG HANDLING) | 50001- | |
==================== | ||||
G-2 | (\8\175-78-X1830) | PIPING GROUP | 50001- | |
==================== | ||||
52 | 175-78-62480 | HOSE | 50001- | |
53 | 07000-13048 | O-RING | 50001- | |
54 | 07371-31465 | FLANGE,SPLIT | 50001- | |
55 | 07372-21240 | BOLT | 50001- | |
56 | 01643-51232 | WASHER | 50001- | |
==================== | ||||
57 | 175-54-47330 | GUARD | 50941- | |
58 | 01010-52045 | BOLT | 50941- | |
59 | 01643-32060 | WASHER | 50941- | |
60 | 07379-01460 | FLANGE,(FOR SHIPPING) | 50001- |
