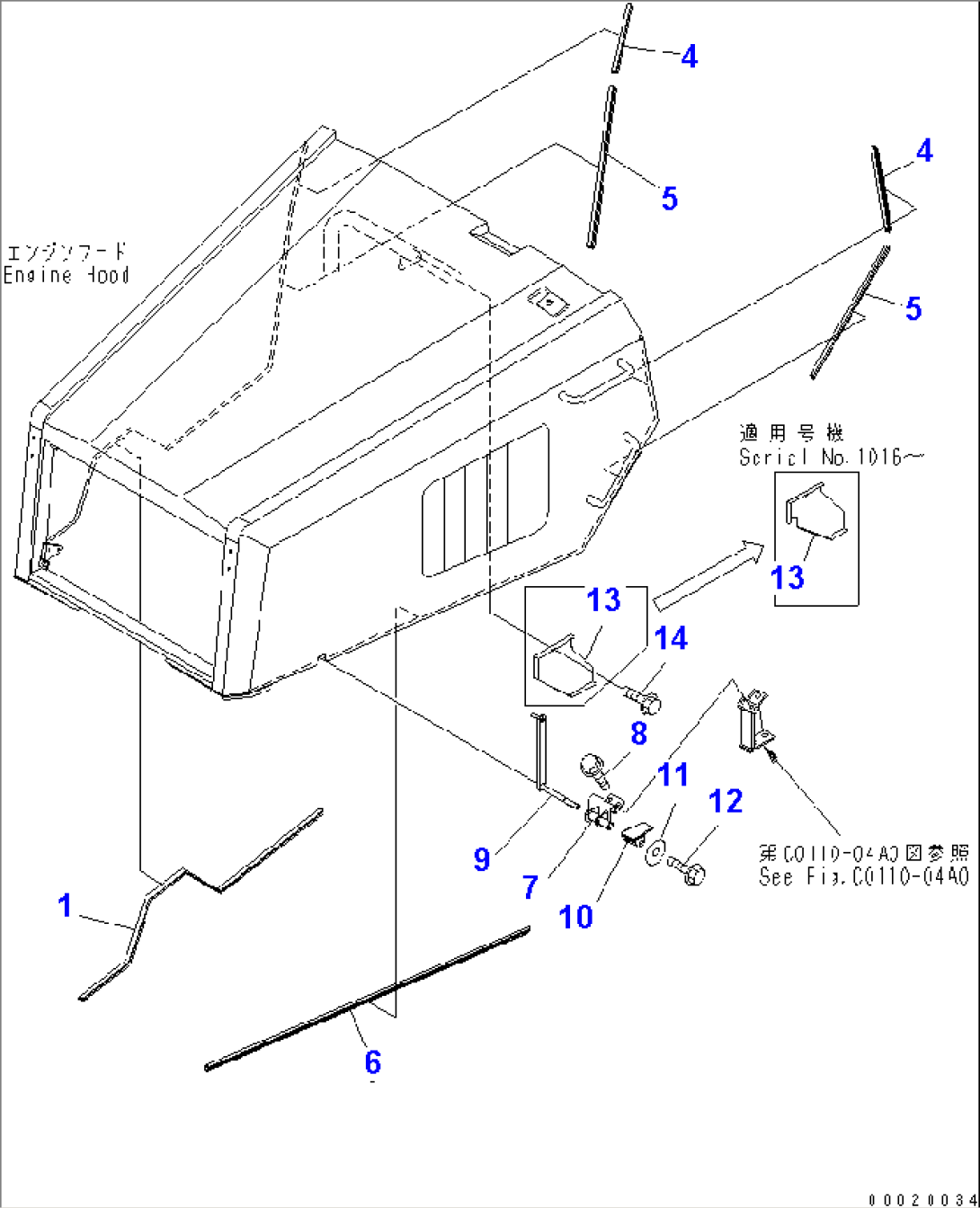

SEAL (FOR ENGINE HOOD)
Komatsu HM300-1 S/N 1001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-54-11350 | SEAL | 1001- | |
| 4 | 56B-54-11370 | SEAL | 1001- | |
| 5 | 56D-54-11380 | SEAL | 1001- | |
| 6 | 56B-54-11390 | SEAL | 1001- | |
| 7 | 56D-54-11811 | BRACKET | 1001- | |
| 8 | 01435-01225 | BOLT | 1001- | |
| 9 | 56D-54-11821 | LEVER | 1001- | |
| 10 | 56D-54-11831 | PEDAL | 1001- | |
| 11 | 113-43-23230 | WASHER | 1001- | |
| 12 | 01435-00812 | BOLT | 1001- | |
| 13 | 56D-54-11171 | COVER | 1016- | |
| 56D-54-11170 | COVER | 1001-1015 | ||
| 14 | 01435-01016 | BOLT | 1001- |
