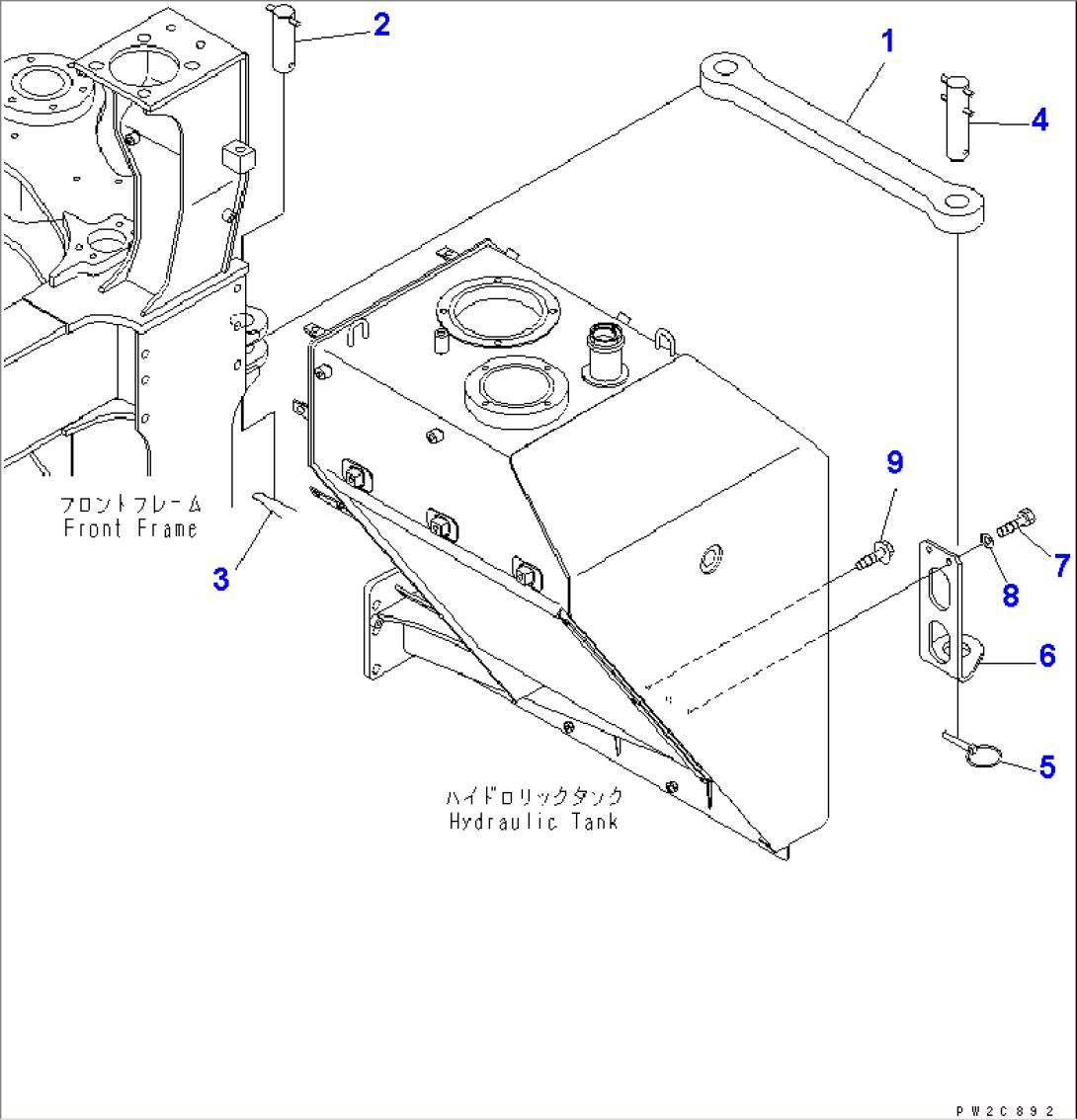

SHIPPING LOCK

Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-46-13680BAR,LOCK1001-
256B-46-13810PIN1001-
204025-01080PIN,SPRING1001-
304050-10070PIN,COTTER1001-
456B-46-13820PIN1001-
404025-01080PIN,SPRING1001-
5426-46-12280PIN,LINCH1001-
656C-46-13630BRACKET1001-1121
701010-81025BOLT1001-1121
801643-31032WASHER1001-1121
901435-01016BOLT1001-1121
