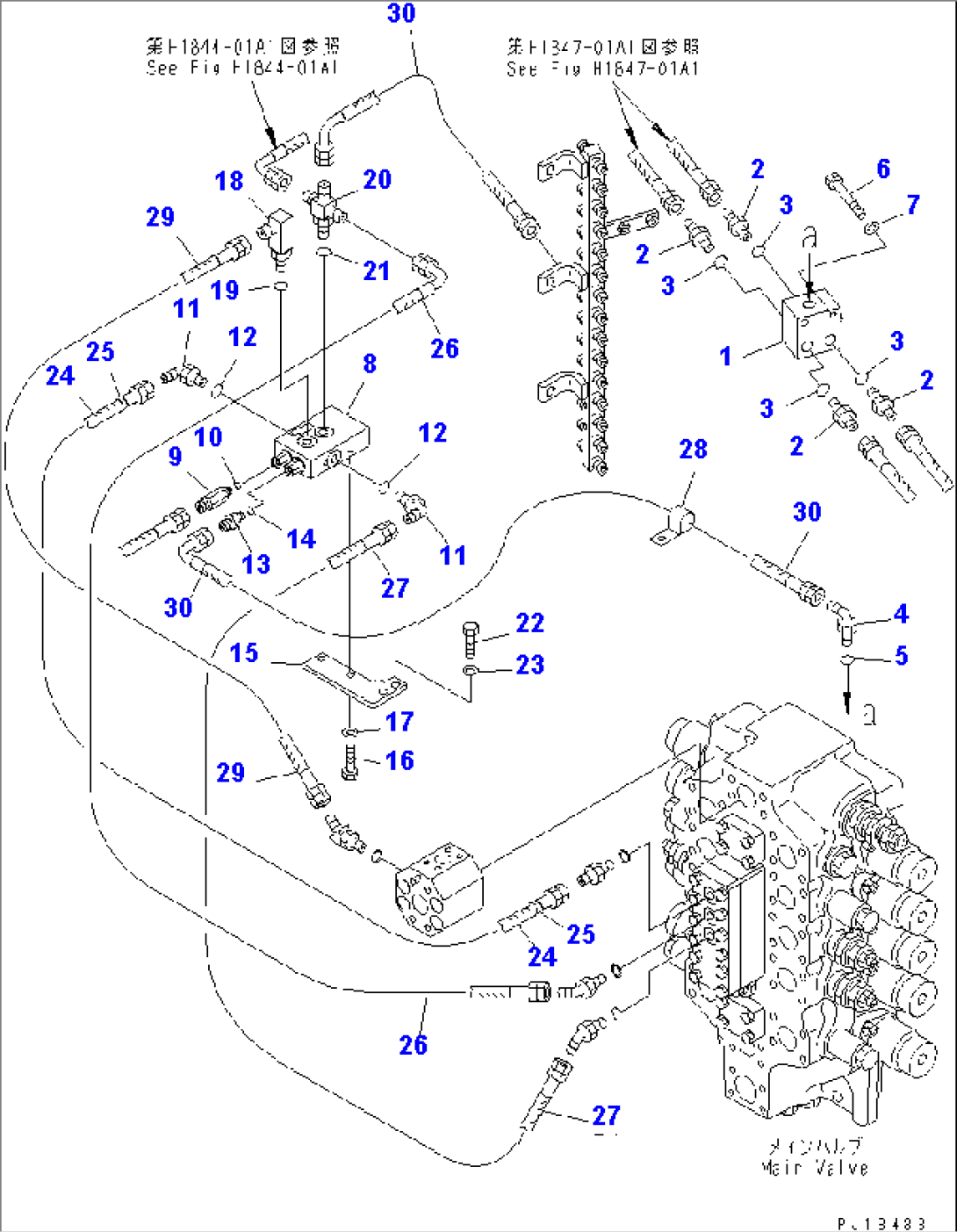

SHUTTLE VALVE LINE(#K32001-)

Komatsu PC750SE-6K-01 S/N K30001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-19-22000CHECK VALVE ASS'Y,(SEE FIG.Y1674-01A0)K30001-
207230-20315UNIONK30001-
307002-12034O-RINGK30001-
407235-10315ELBOWK30001-
507002-12034O-RINGK30001-
601010-81085BOLTK30001-
701643-31032WASHERK30001-
8209-60-77260VALVE ASS'YK32001-
9207-62-33950NIPPLEK32001-
1007002-11423O-RINGK32001-
11209-64-12220ELBOWK32001-
1207002-11423O-RINGK32001-
13209-62-78990NIPPLEK32001-
1407002-11423O-RINGK32001-
15209-64-11371BRACKETK32001-
1601010-81030BOLTK32001-
1701643-31032WASHERK32001-
1820Y-970-1741ELBOWK32001-
1907002-11423O-RINGK32001-
2020Y-970-1650TEEK32001-
2107002-11423O-RINGK32001-
2201010-81225BOLTK32001-
2301643-31232WASHERK32001-
24209-64-12230HOSE ASS'Y, 850MMK32001-
2520Y-62-22830BAND, WHITEK32001-
26209-64-11950HOSE ASS'Y, 750MMK32001-
27209-64-11960HOSE ASS'Y, 850MMK32001-
2804434-51512CLIPK32001-
29209-64-11970HOSE ASS'Y, 300MMK32001-
3007185-00309HOSEK32001-
