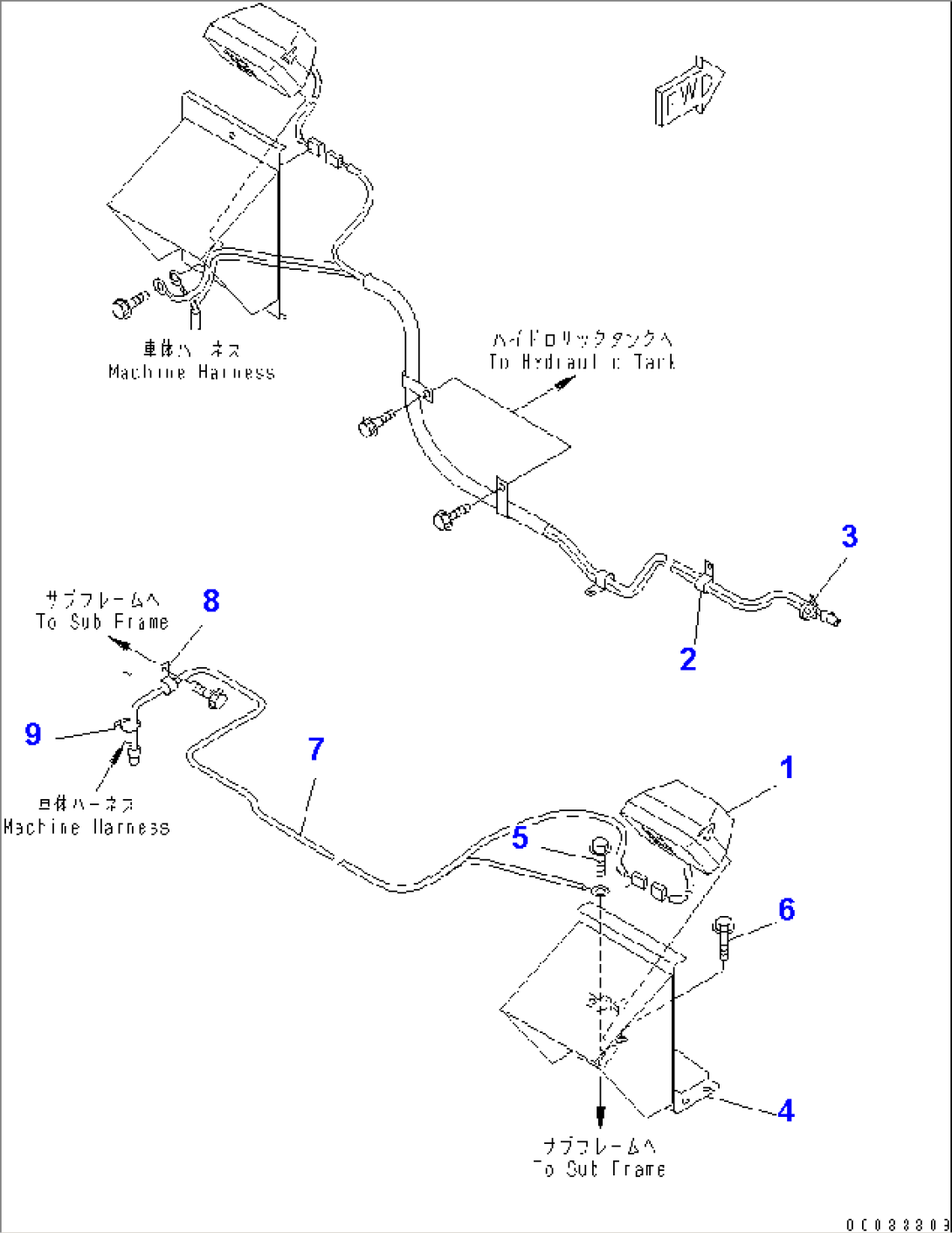

SIDE LAMP R.H. (-40ßC SPEC.)(#1122-)

Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1421-06-23310LAMP ASS'Y,R.H.1001-
1421-06-23340LENS1001-
1421-06-23330BULB, 70W1001-
101582-11411NUT1001-
101602-21442WASHER,SPRING1001-
101643-31445WASHER1001-
108056-00271CONNECTOR1001-
208036-01014CLIP1001-
308034-00310BAND1001-
456B-86-11112COVER1001-
501435-01020BOLT1001-
601435-01055BOLT1001-
756B-86-11430WIRING HARNESS1001-
808036-00614CLIP1001-
908034-00310BAND1001-
