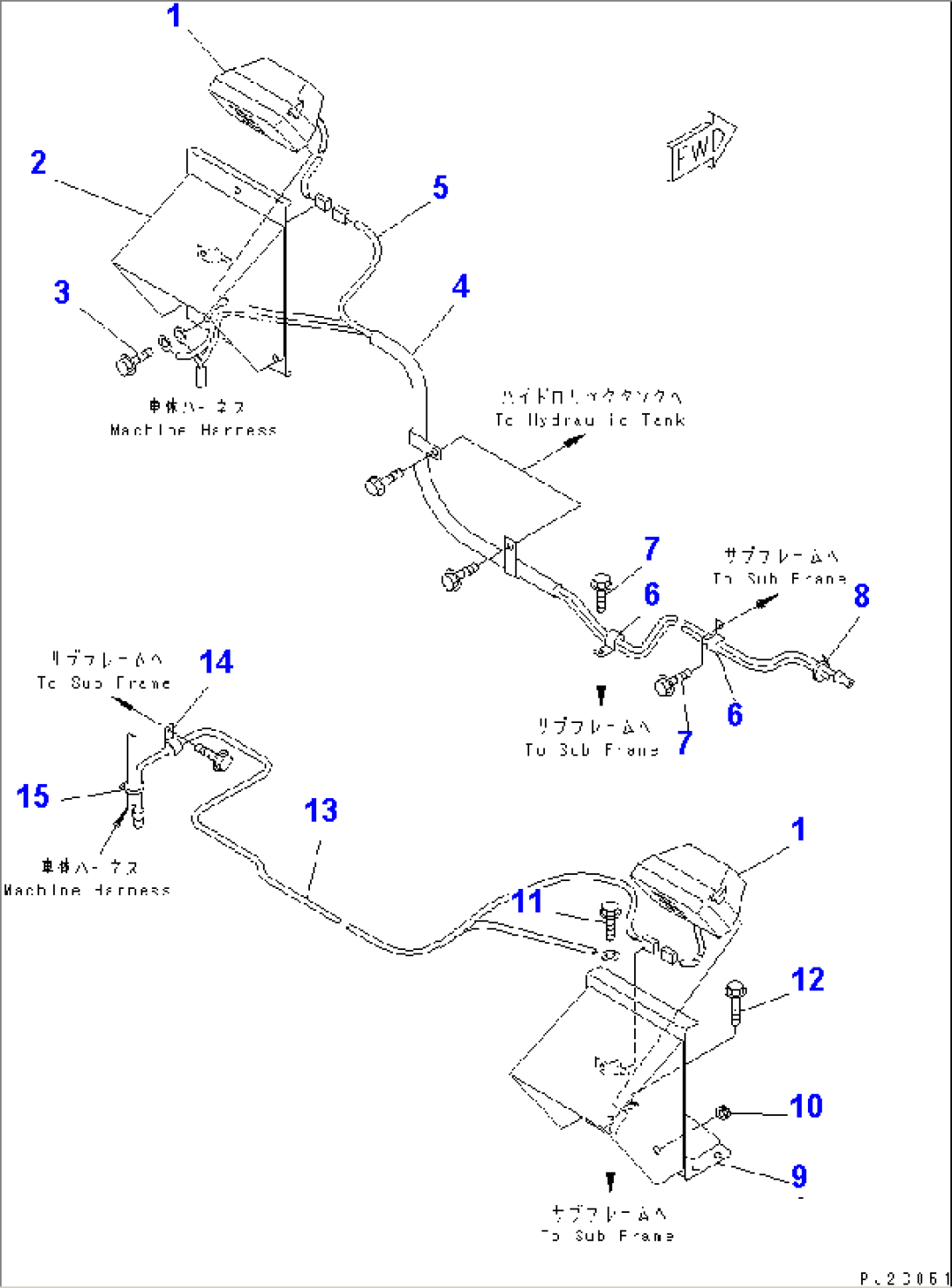

SIDE LAMP(#1001-1019)

Komatsu HM400-1 S/N 1001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1421-06-23310LAMP ASS'Y1001-1019
421-06-23340LENS1001-@
421-06-23330BULBÂÂ, 70W1001-@
01582-11411NUT1001-@
01602-21442WASHER1001-@
01643-31445WASHER1001-@
08056-00271CONNECTOR1001-@
256B-86-11122COVER1001-@
301435-01016BOLT1001-@
456B-85-11110BRACKET1001-@
556B-86-11421WIRING HARNESS1001-@
608036-01014CLIP1001-@
701435-01016BOLT1001-1019
808034-00310BAND1001-@
956B-86-11112COVER1001-@
1008037-01008GROMMET1001-1019
1101435-01020BOLT1001-@
1201435-01040BOLT1001-1019
1356B-86-11411WIRING HARNESS1001-@
1408036-00614CLIP1001-@
1508034-00310BAND1001-@
