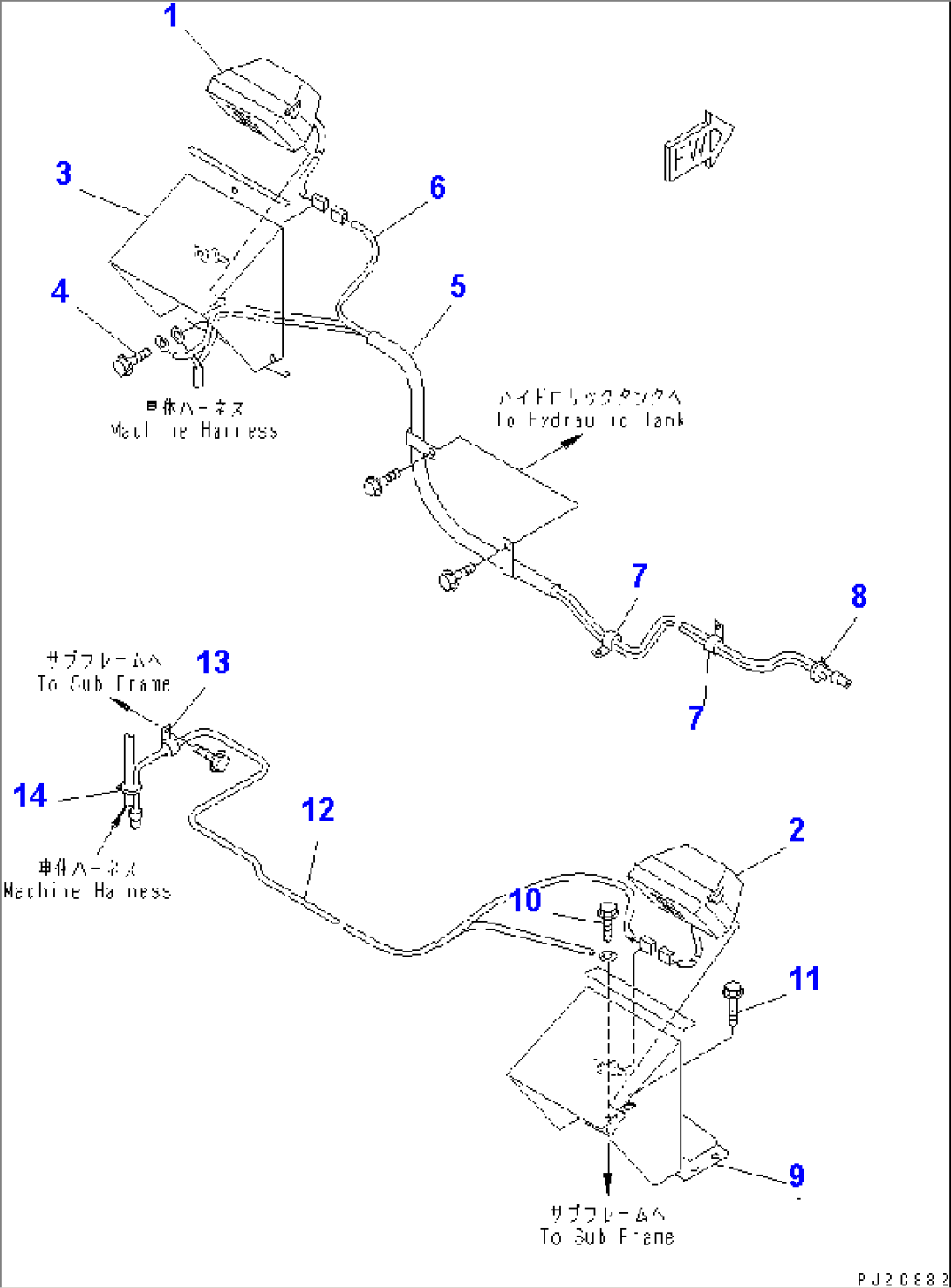

SIDE LAMP(#1020-)

Komatsu HM400-1 S/N 1001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1421-06-23310LAMP ASS'Y,L.H.1020-
421-06-23340LENS1020-
421-06-23330BULBÂÂ, 70W1020-
01582-11411NUT1020-
01602-21442WASHER,SPRING1020-
01643-31445WASHER1020-
08056-00271CONNECTOR1020-
2421-06-23310LAMP ASS'Y,R.H.1020-
356B-86-11122COVER1001-
401435-01016BOLT1001-
556B-85-11110BRACKET1001-
656B-86-11421WIRING HARNESS1001-
708036-01014CLIP1001-
808034-00310BAND1001-
956B-86-11112COVER1001-
1001435-01020BOLT1001-
1101435-01055BOLT1020-
1256B-86-11411WIRING HARNESS1001-
1308036-00614CLIP1001-
1408034-00310BAND1001-
