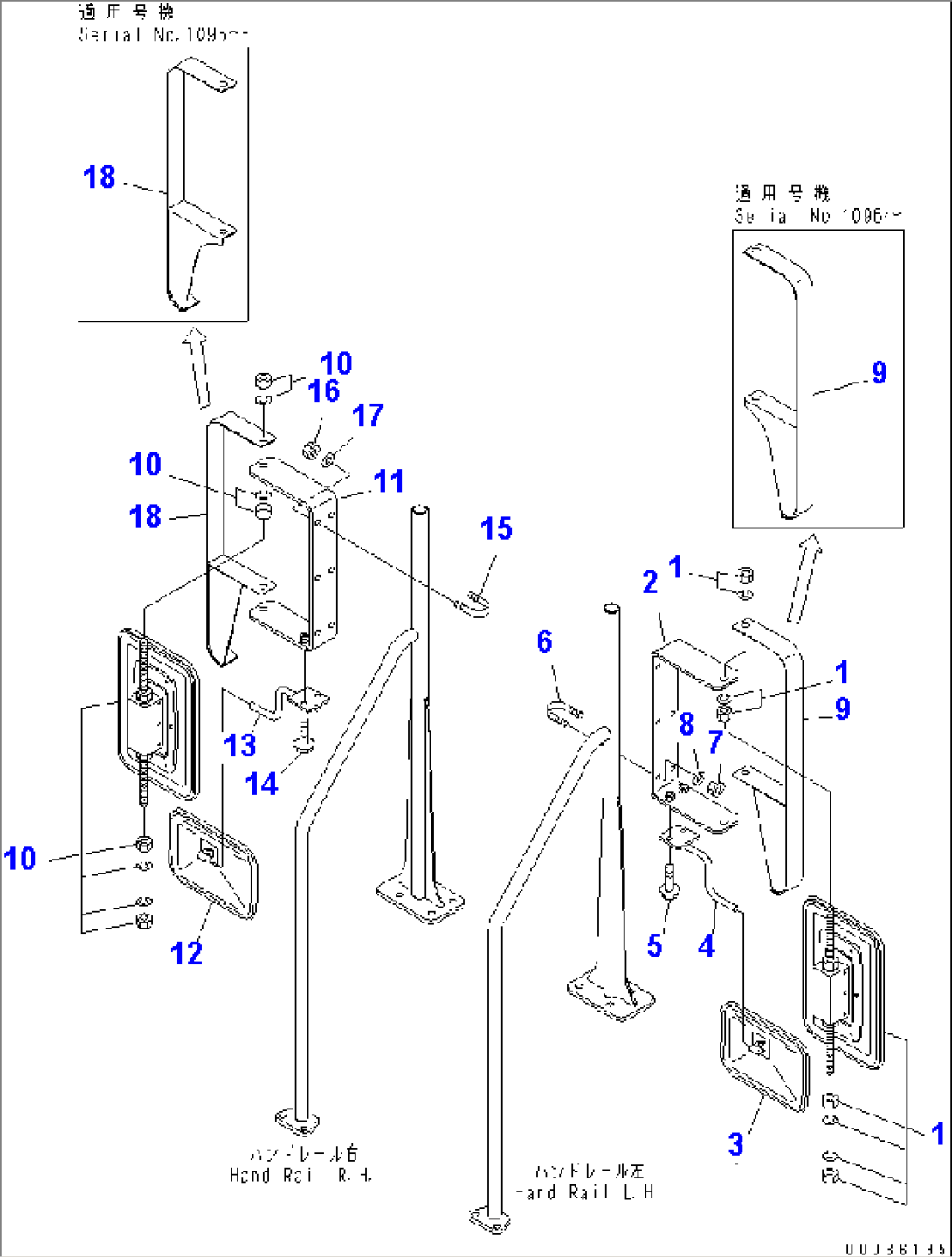

SIDE MIRROR (WITH ADDITIONAL SIDE MIRROR)(#1001-1121)

Komatsu HM350-1 S/N 1001-UP · PLATFORM AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-17310MIRROR,REAR VIEW1001-1121
256B-54-17112BRACKET1001-1121
308174-33124MIRROR1001-1121
456B-54-17140BRACKET1001-1121
501435-01030BOLT1001-1121
607283-34346CLIP1001-1121
701597-01009NUT1001-1121
801643-31032WASHER1001-1121
956B-54-17151GUARD,L.H.1096-1121
956B-54-17150GUARD,L.H.1001-1095
1056B-54-17310MIRROR1001-1121
1156B-54-17112BRACKET1001-1121
1208174-33124MIRROR1001-1121
1356B-54-17140BRACKET1001-1121
1401435-01030BOLT1001-1121
1507283-34346CLIP1001-1121
1601597-01009NUT1001-1121
1701643-31032WASHER1001-1121
1856B-54-17161GUARD,R.H.1096-1121
1856B-54-17160GUARD,R.H.1001-1095
