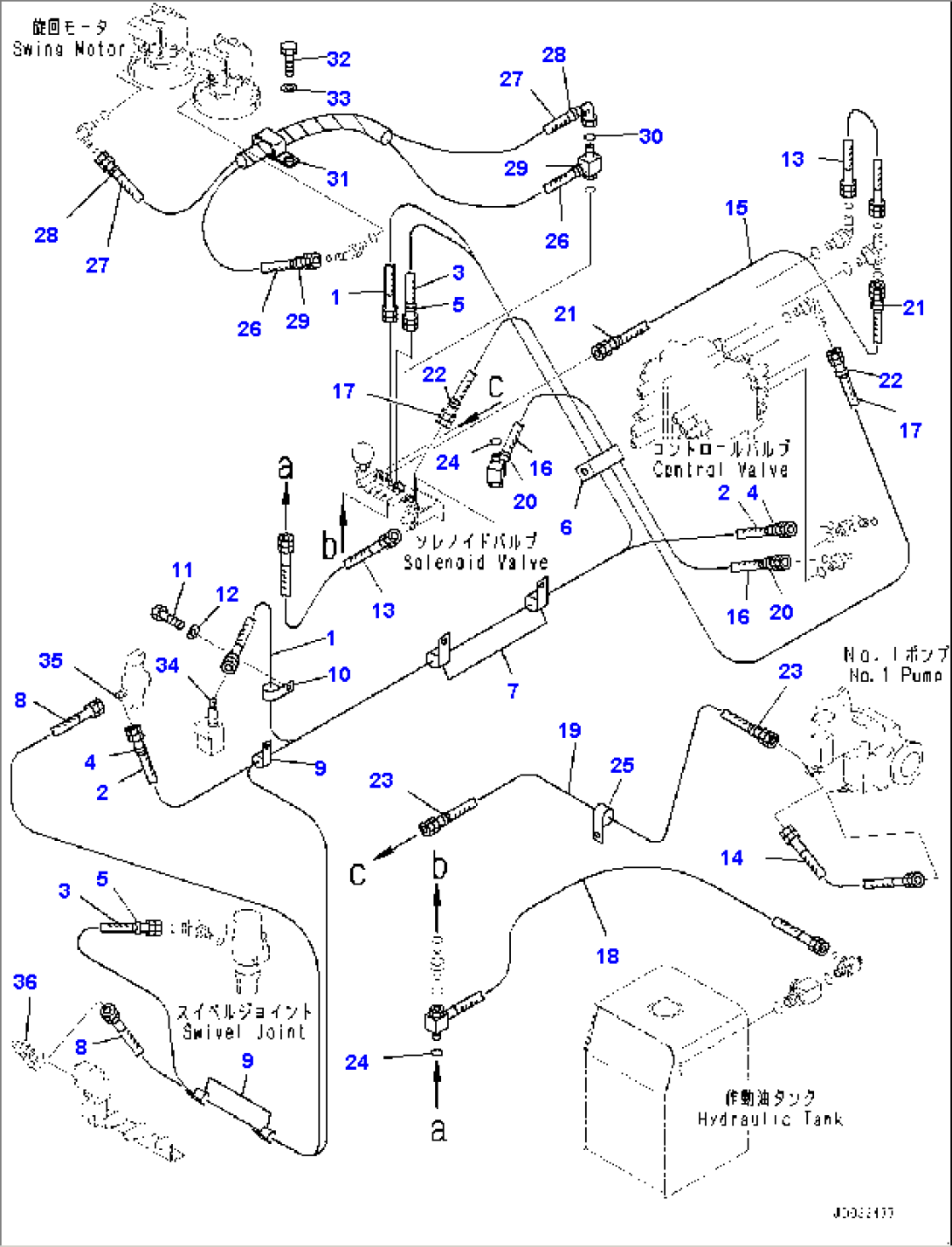

Solenoid Valve, Hose (#65001-)

Komatsu PC700LC-8E0 S/N 65001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
102760-00325Hose65001-
202760-00328Hose, Face Seal Type65001-
302760-00331Hose, Face Seal Type65001-
420Y-62-22790Band, Red65001-
520Y-62-22810Band, Yellow65001-
604434-53412Clip65001-
720Y-62-15951Clip65001-
802760-00312Hose, Face Seal Type65001-
904434-53412Clip65001-
1004434-51612Clip65001-
1101010-81225Bolt65001-
1201643-31232Washer65001-
1302760-00304Hose, Face Seal Type65001-
1421N-62-36660Hose65001-
1502760-003A8Hose, Face Seal Type65001-
1621M-62-14870Hose65001-
1702760-003A9Hose, Face Seal Type65001-
1821M-62-14860Hose65001-
1902760-00318Hose, Face Seal Type65001-
2020Y-62-22810Band, Yellow65001-
2120Y-62-22830Band, White65001-
2220Y-62-22840Band, Black65001-
2320Y-62-22850Band, Green65001-
2402896-11009O-ring65001-
2521T-06-11950Clip65001-
2602761-00308Hose, Face Seal Type65001-
2721M-62-14850Hose65001-
2820Y-62-22820Band, Blue65001-
2920Y-62-22840Band, Black65001-
3002896-11009O-ring65001-
3104435-51812Clip65001-
3201010-81230Bolt65001-
3301643-31232Washer65001-
3402782-10311Elbow-
3521N-64-36680Tee-
3602782-10311Elbow-
02782-10311Elbow-
