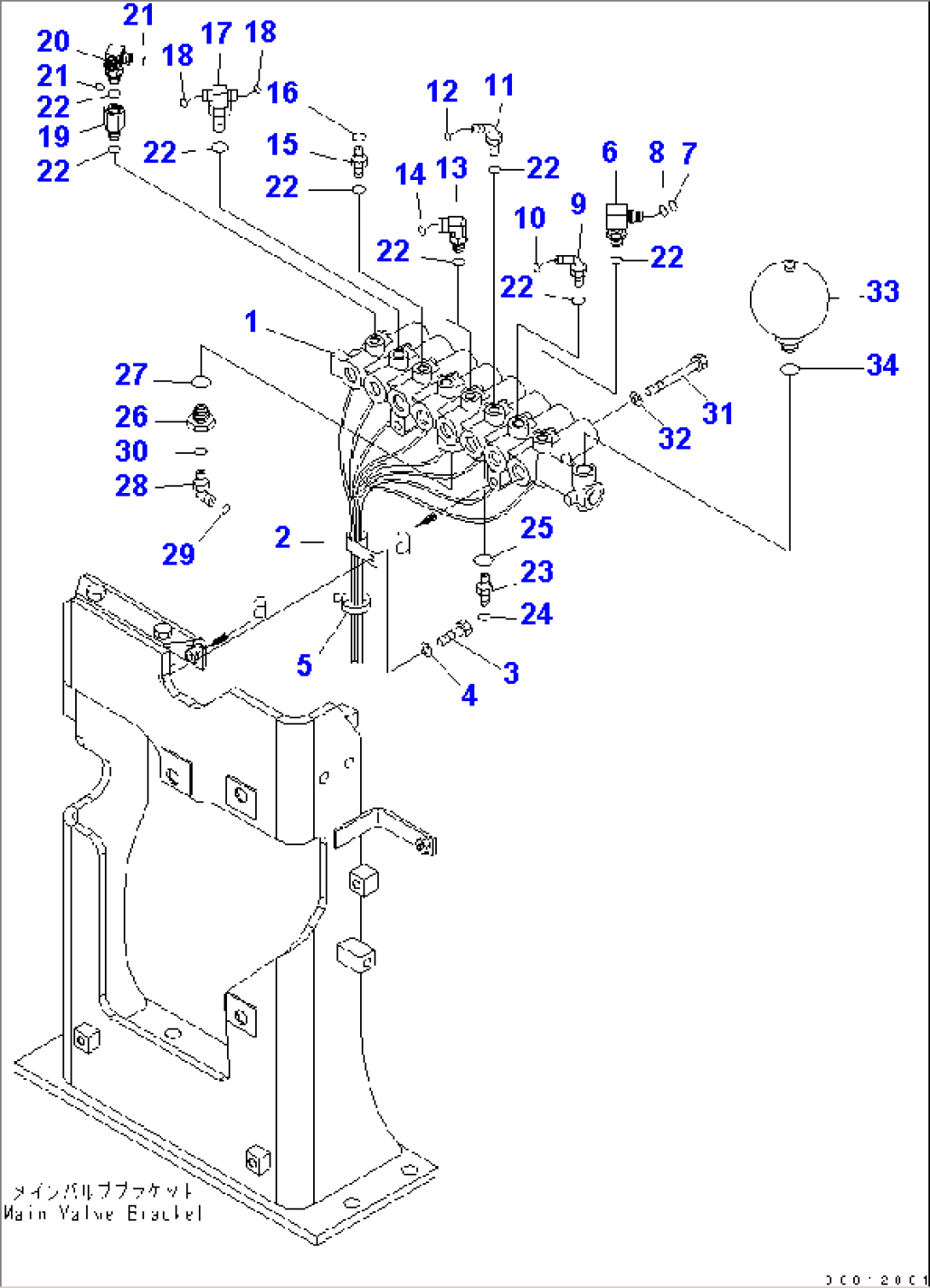

SOLENOID VALVE (VALVE) (1 ACTUATOR)

Komatsu PC400LC-7-M1 S/N 50001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1207-60-71320VALVE ASS'Y,(SEE FIG.Y1860-01A1)50001-
204434-52112CLIP50001-
301010-81225BOLT50001-
401643-31232WASHER50001-
508034-20536BAND50001-
620Y-62-22271ELBOW50001-
7201-60-11390O-RING50001-
820Y-62-19560O-RING50001-
9208-62-71750ELBOW50001-
1002896-11008O-RING50001-
1102783-10210ELBOW50001-
1202896-11008O-RING50001-
1321W-62-42490ELBOW50001-
1402896-11009O-RING50001-
1511Y-62-12130NIPPLE50001-
1602896-11008O-RING50001-
1720Y-62-43690TEE50001-
1802896-11008O-RING50001-
1921M-62-16350ADAPTER50001-
20207-62-72141ELBOW50001-
2102896-11008O-RING50001-
2207002-11423O-RING50001-
2302781-00315UNION50001-
2402896-11009O-RING50001-
2507002-12034O-RING50001-
2620Y-62-21940FILTER ASS'Y50001-
2707002-12034O-RING50001-
2821W-62-42490ELBOW50001-
2902896-11009O-RING50001-
3007002-11423O-RING50001-
3101010-81090BOLT50001-
3201643-31032WASHER50001-
3322U-60-21330ACCUMULATOR50001-
3407002-12034O-RING50001-
