SPARE PARTS(#2001-)
Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · TOOL
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

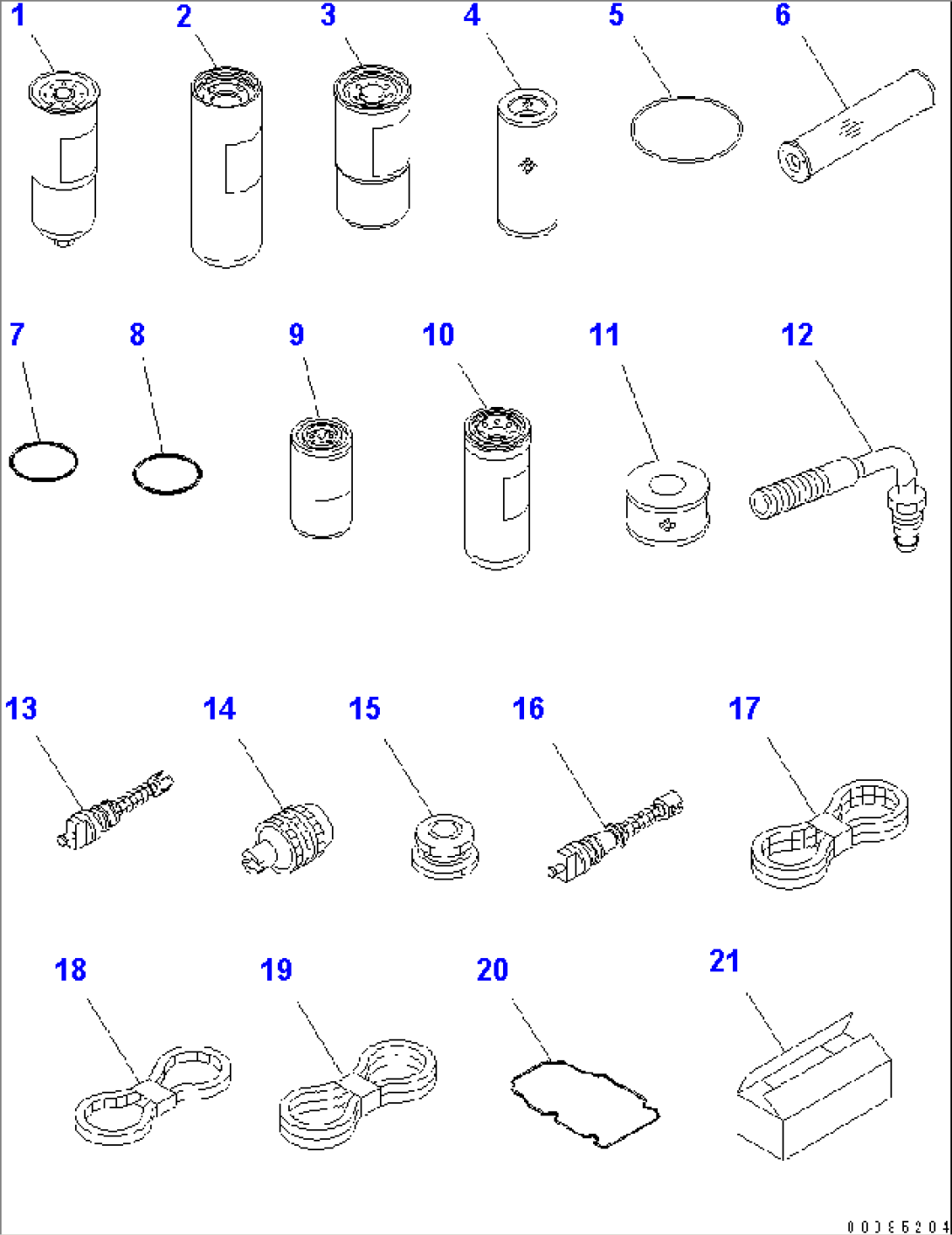

| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 600-319-3550 | CARTRIDGE | 2562- | |
| 1 | 600-311-3550 | CARTRIDGE | 2001-2561 | |
| 1 | 600-311-3520 | CARTRIDGE | (2001-.) | |
| 2 | 600-211-1340 | CARTRIDGE | 2001- | |
| 3 | 600-319-4540 | CARTRIDGE | 2562- | |
| 4 | 07063-51210 | ELEMENT | 2001- | |
| 5 | 07000-F5180 | O-RING | 2562- | |
| 6 | 569-43-83920 | ELEMENT | 2562- | |
| 6 | 23W-60-24140 | ELEMENT | 2001-2561 | |
| 7 | 07000-12065 | O-RING | 2001- | |
| 8 | 07001-02065 | RING | 2001- | |
| 9 | 600-411-1161 | CARTRIDGE | 2562-2632 | |
| 10 | 714-07-28712 | CARTRIDGE | 2001- | |
| 11 | 421-60-35170 | ELEMENT | 2562- | |
| 09280-10020 | VALVE ASS'Y | 2001- | ||
| 12 | 09280-10130 | STEM | 2001- | |
| 13 | 09281-00041 | CORE | 2001- | |
| 14 | 09282-00022 | CAP | 2001- | |
| 15 | 09283-00000 | SEAT | 2001- | |
| 16 | 281-50-11721 | CORE | 2001- | |
| 17 | 04122-22262 | V-BELT | 2001- | |
| 18 | 04120-21734 | V-BELT | 2001- | |
| 19 | 6210-81-6960 | V-BELT SET | 2001- | |
| 20 | 6217-11-8830 | GASKET | 2001- | |
| 21 | 09059-00800 | BOX | 2001- |
