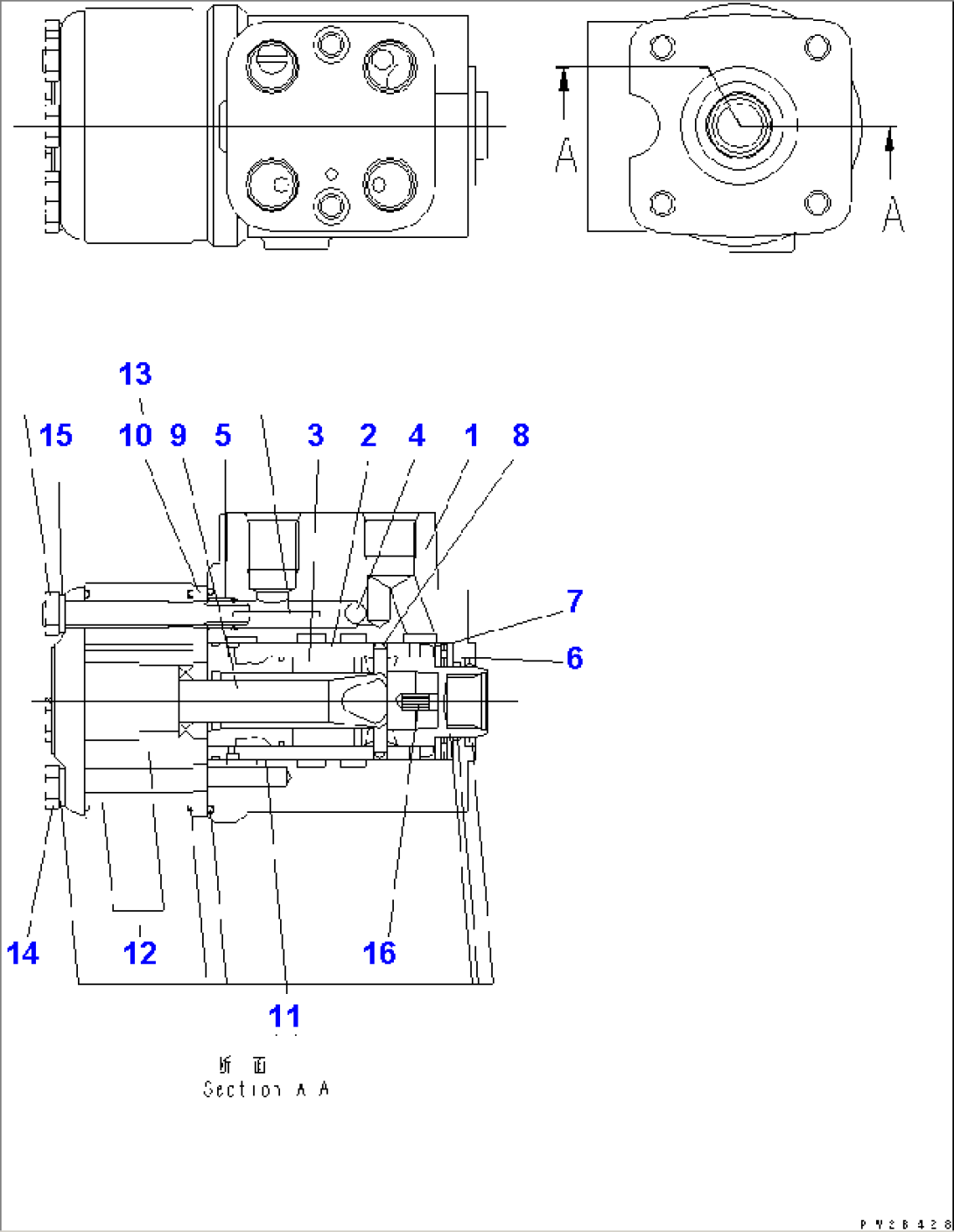

STEERING COLUMN (STEERING VALVE, INNER PARTS)(#1001-1015)

Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-40-13500VALVE ASS'Y,STEERING1001-1015
4567-40-43510BALL1001-1015
5567-40-43520BUSHING1001-1015
6567-40-43530BEARING ASS'Y1001-1015
7567-40-43540RING1001-1015
8567-40-43550PIN1001-1015
9581-40-53510SHAFT1001-1015
10567-40-43570PLATE1001-1015
1156B-40-13610SEAL KIT1001-1015
1256B-40-13620GEAR SET1001-1015
1356B-40-13630BOLT ASS'Y1001-1015
1456B-40-13640BOLT1001-1015
1556B-40-13650SPRING SET1001-1015
16567-40-43650COVER1001-1015
