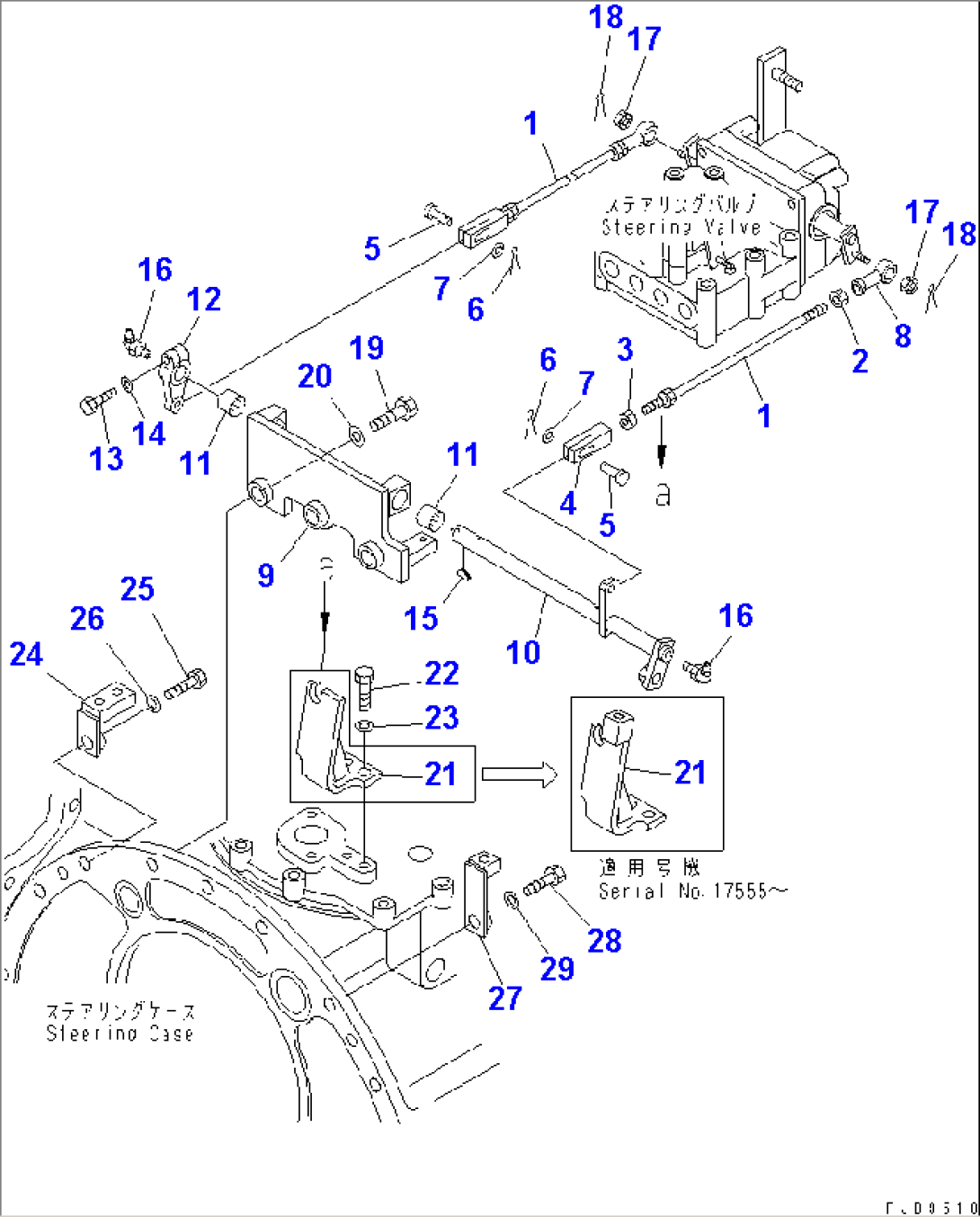

STEERING CONTROL (VARIABLE POSITION LEVER)(#17501-)

Komatsu D375A-3A S/N 17001-UP (7 TRACK ROLLER) · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
104248-31035ROD17001-
201508-41006NUT17001-
301582-11008NUT17001-
4207-43-31560YOKE17001-
504205-11030PIN17001-
604050-13020PIN,COTTER17001-
701641-21016WASHER17001-
804250-91056END17001-
9195-43-46610LEVER17501-
10195-43-46620SHAFT17501-
1106124-02020BEARING17501-
1204240-10201LEVER17501-
1301010-80830BOLT17501-
1401643-30823WASHER17501-
1504010-00519KEY17501-
1607020-00900FITTING,GREASE17501-
1701593-31008NUT17501-
1804050-12018PIN,COTTER17501-
1901010-81675BOLT17501-
2001643-31645WASHER17501-
21195-43-45243BRACKET17555-
21195-43-45242BRACKET17501-17554
2201010-81230BOLT17501-
2301643-31232WASHER17501-
24195-61-47210BRACKET17001-
2501010-61660BOLT17001-
2601643-31645WASHER17001-
27198-49-46260BRACKET17001-
2801010-61660BOLT17001-
2901643-31645WASHER17001-
