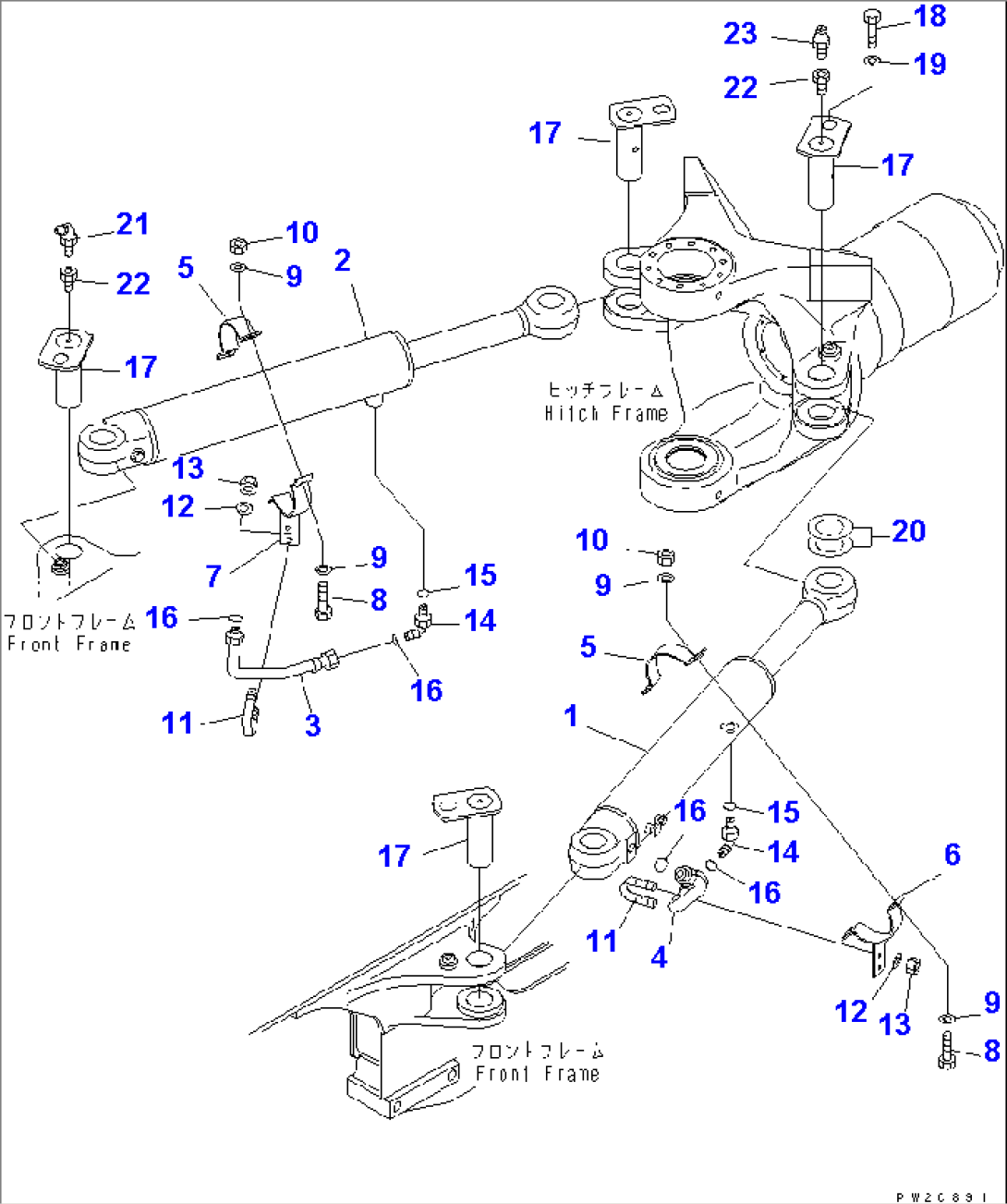

STEERING CYLINDER AND PIPING

Komatsu HM350-1 S/N 1001-UP · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1707-00-0Z490CYLINDER ASS'Y,L.H.1001-
2707-00-0Z500CYLINDER ASS'Y,R.H.1001-
356B-61-11952TUBE1001-
456B-61-11571TUBE1001-
556C-61-11960CLAMP1001-
656C-61-11970CLAMP1001-
756C-61-11980CLAMP1001-
801010-81030BOLT1001-
901643-31032WASHER1001-
1001580-11008NUT1001-
1107283-32738CLIP1001-
1201643-31032WASHER1001-
1301597-01009NUT1001-
1421W-62-42550ELBOW1001-
1507002-22434O-RING1001-
1602896-21018O-RING1001-
1756B-60-11810PIN1001-
1801010-81625BOLT1001-
19421-70-11280WASHER1001-
20417-70-11340SHIMÂÂ, 1.5MM1001-
417-70-11370SHIMÂÂ, 0.5MM1001-
2107020-00675FITTING,GREASE1001-
22423-70-11160NIPPLE1001-
2307020-00000FITTING,GREASE1001-
