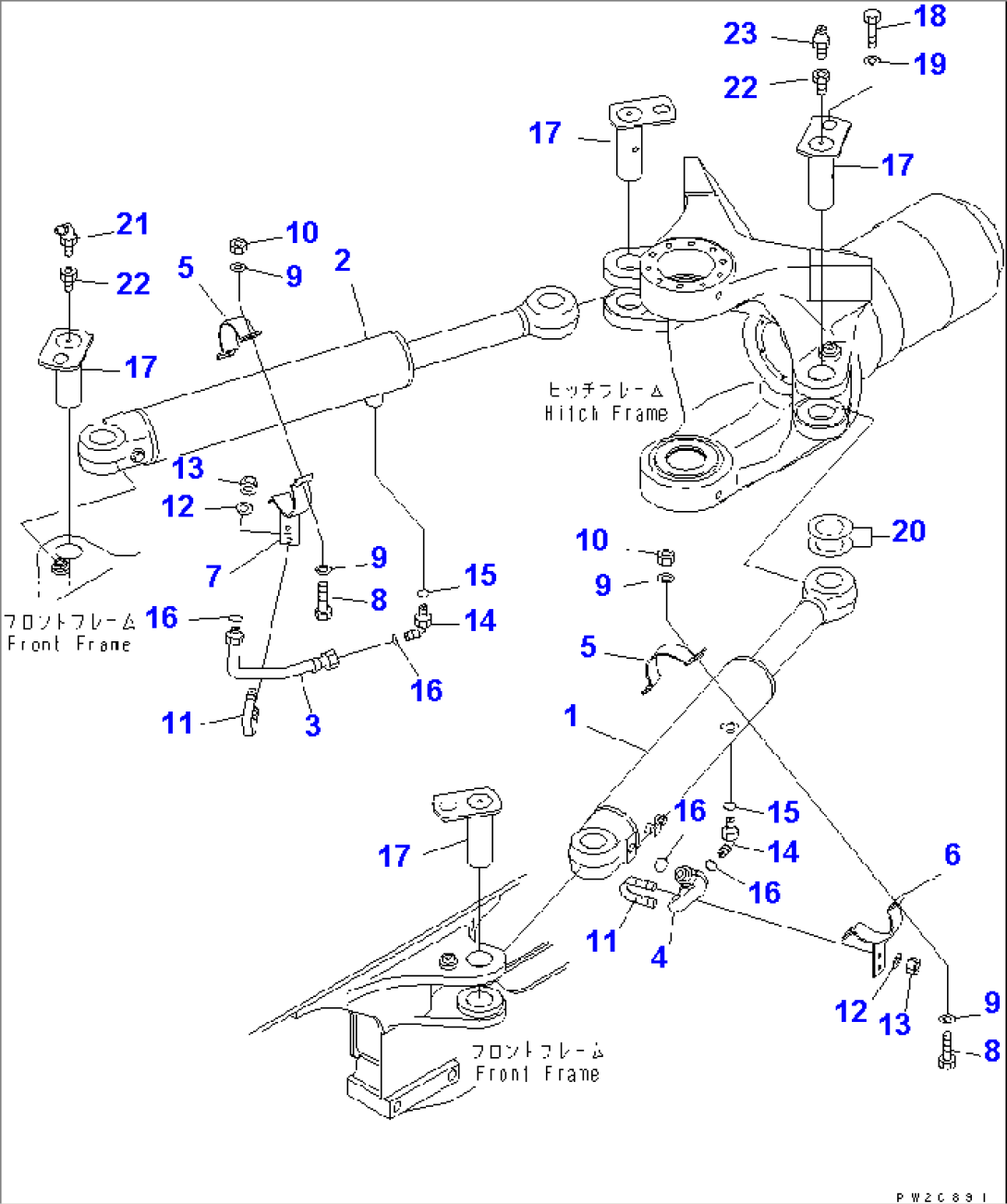

STEERING CYLINDER AND PIPING

Komatsu HM350-1L S/N A10001-UP · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
356B-61-11952TUBEA10001-
456B-61-11571TUBEA10001-
556C-61-11960CLAMPA10001-
656C-61-11970CLAMPA10001-
756C-61-11980CLAMPA10001-
801010-81030BOLTA10001-
901643-31032WASHERA10001-
1001580-11008NUTA10001-
1107283-32738CLIPA10001-
1201643-31032WASHERA10001-
1301597-01009NUTA10001-
1421W-62-42550ELBOWA10001-
1507002-22434O-RINGA10001-
1602896-21018O-RINGA10001-
1756B-60-11810PINA10001-
1801010-81625BOLTA10001-
19421-70-11280WASHERA10001-
20417-70-11340SHIM, 1.5MMA10001-
417-70-11370SHIM, 0.5MMA10001-
2107020-00675FITTING,GREASEA10001-
22423-70-11160NIPPLEA10001-
2307020-00000FITTING,GREASEA10001-
