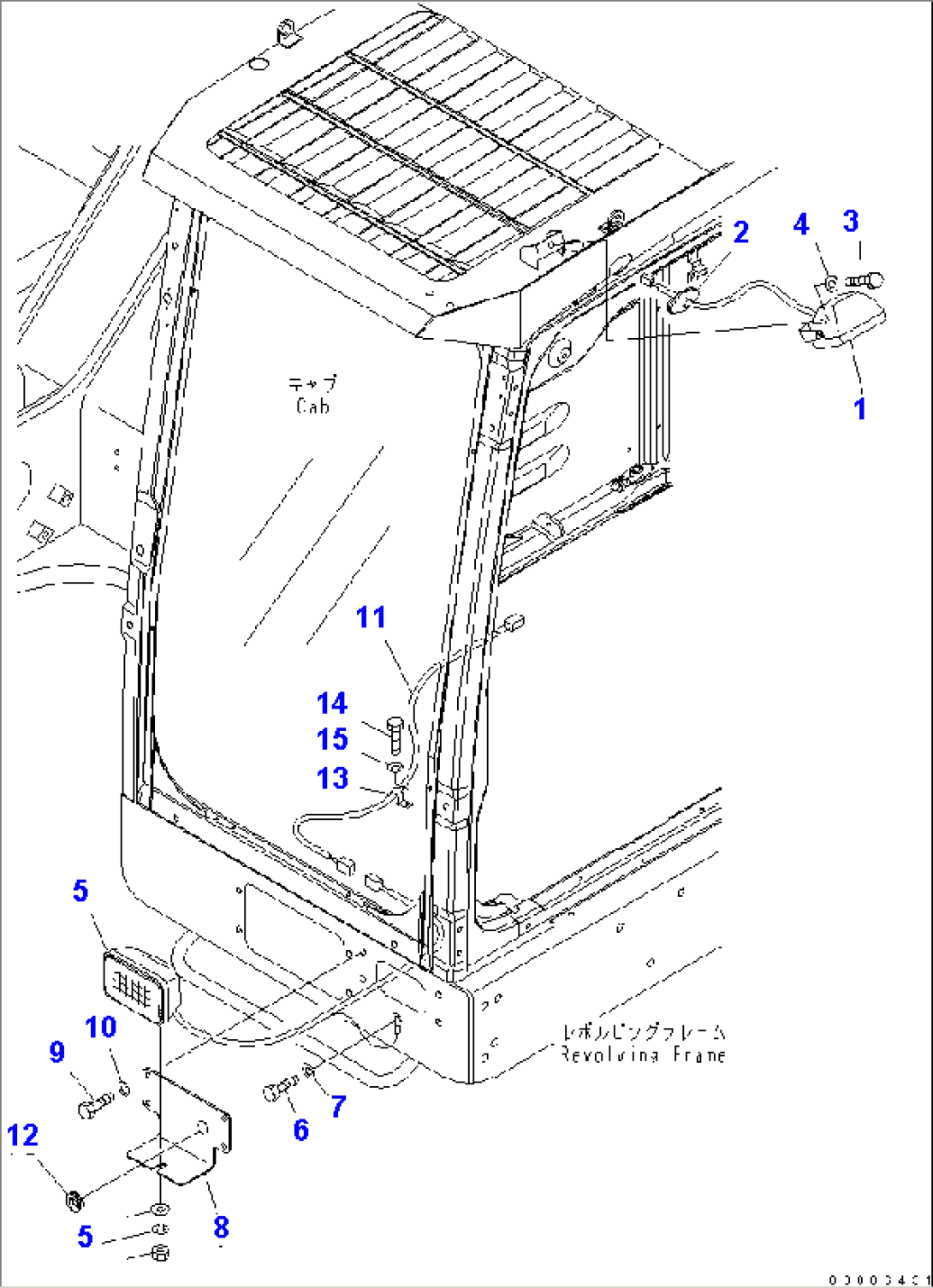

STEP LIGHT AND FLASH LIGHT (WITH TOP GUARD)

Komatsu PC800SE-7 S/N 40001-UP (OVERSEAS VERSION) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1209-53-14430WORKING LAMP ASS'Y40001-
222B-54-17271GROMMET40001-
2421-06-23330BULB, 70W40001-
301010-D1020BOLT40001-
401643-71032WASHER40001-
520Y-06-25310WORKING LAMP ASS'Y40001-
5421-06-23330BULB, 70W40001-
601010-81220BOLT40001-
701643-31232WASHER40001-
8209-06-73420BRACKET40001-
901010-81230BOLT40001-
1001643-31232WASHER40001-
11209-06-73430WIRING HARNESS40001-
1208037-05022GROMMET40001-40044
1304434-51012CLIP40001-
1401010-81225BOLT40001-
1501643-31232WASHER40001-
