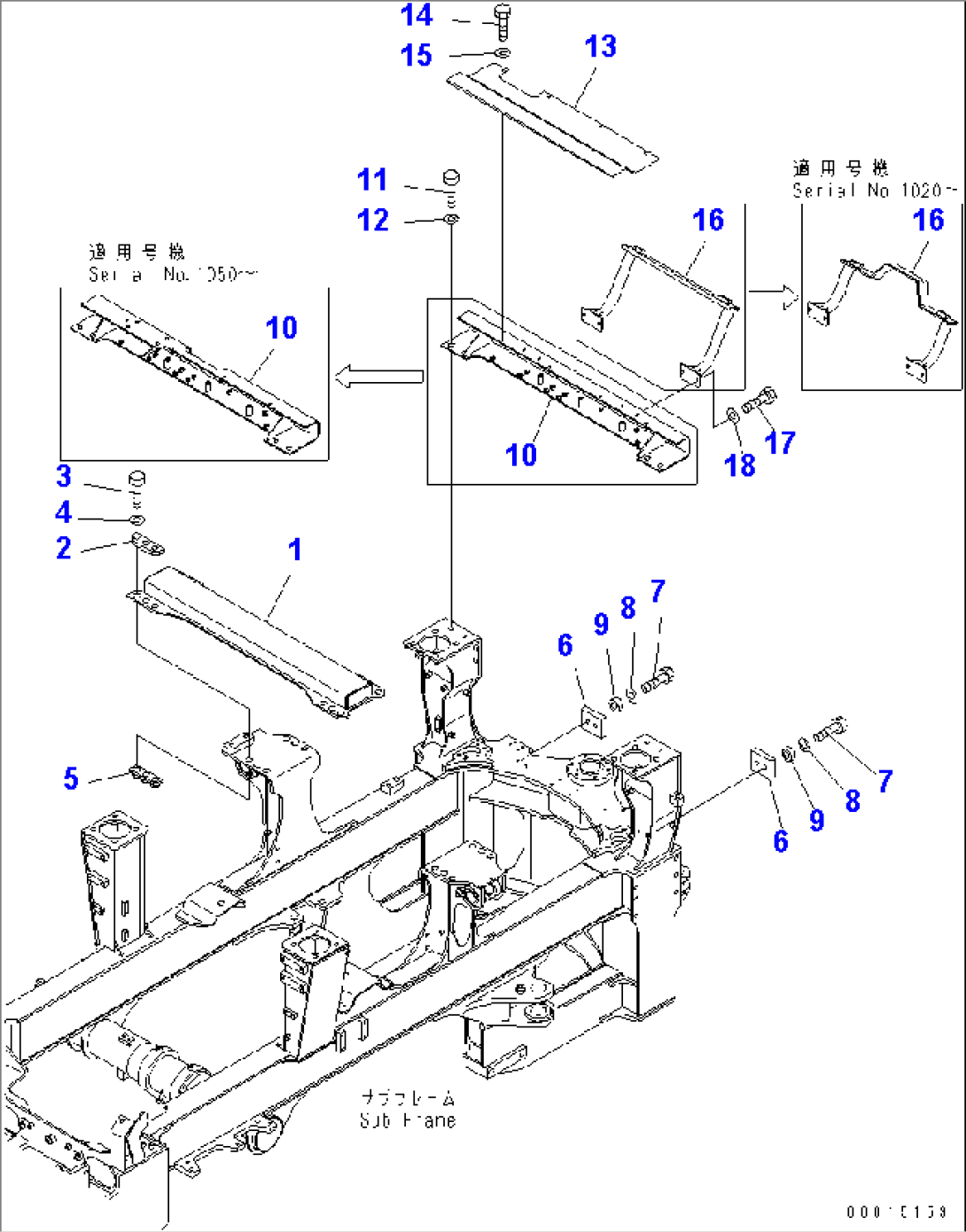

SUB FRAME (FRAME ACCESSORY PARTS)(#1001-1076)
Komatsu HM400-1 S/N 1001-UP · MAIN FRAME AND RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-46-11131 | MEMBER,VERTICAL | 1001-@ | |
| 2 | 56B-46-11Q50 | PLATE | 1001-@ | |
| 3 | 01010-82480 | BOLT | 1001-@ | |
| 4 | 01643-32460 | WASHER | 1001-@ | |
| 5 | 56B-46-11220 | PLATE | 1001-@ | |
| 6 | 56C-46-11611 | BUMPER | 1001-1076 | |
| 7 | 01010-81245 | BOLT | 1001-1076 | |
| 8 | 01643-31232 | WASHER | 1001-@ | |
| 9 | 424-54-14230 | SPACER | 1001-@ | |
| 10 | 56C-46-11562 | BRACKET | 1050-@ | |
| 56C-46-11561 | BRACKET | 1001-1049 | ||
| 11 | 01010-81660 | BOLT | 1050-@ | |
| 01010-81655 | BOLT | 1001-1049 | ||
| 12 | 01643-31645 | WASHER | 1001-@ | |
| 13 | 56C-46-11231 | GUARD | 1001-@ | |
| 14 | 01010-81020 | BOLT | 1001-@ | |
| 15 | 01643-31032 | WASHER | 1001-@ | |
| 16 | 56C-60-11611 | BRACKET | 1020-@ | |
| 56C-60-11610 | BRACKET | 1001-1019 | ||
| 17 | 01010-81230 | BOLT | 1001-@ | |
| 18 | 01643-31232 | WASHER | 1001-@ |
