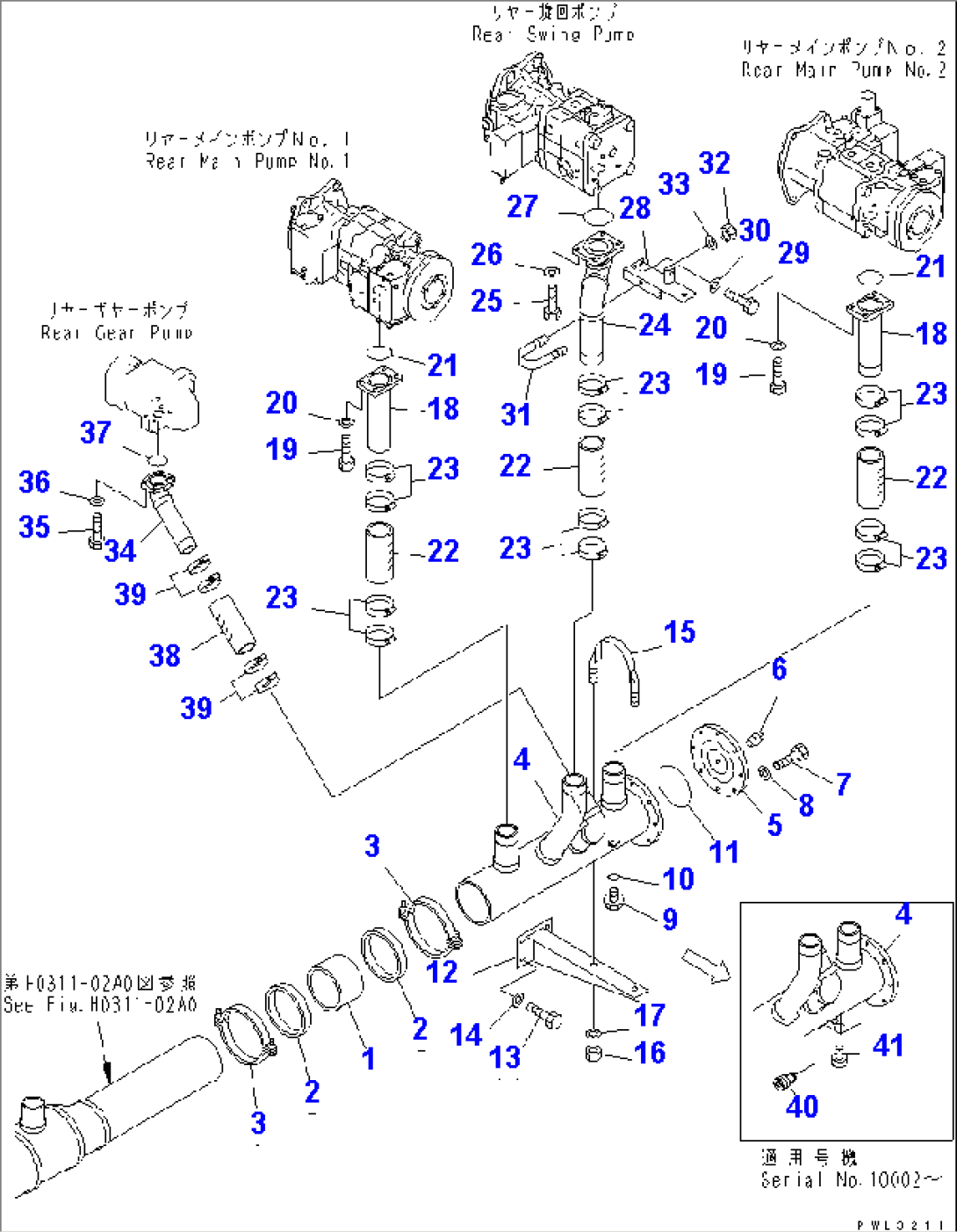

SUCTION LINE (REAR ENGINE SIDE)

Komatsu PC1800-6 S/N 10001-UP (SAA6D140E-3) (TIER2) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107332-06000COUPLING10001-
207332-56000GASKET10001-
307332-66000CLAMP10001-
421T-62-75413TUBE11013-
421T-62-75412TUBE10002-11012
421T-62-75411TUBE10001-10001
521T-62-75910PLATE10001-
607042-00211PLUG10001-10001
701010-81245BOLT10001-
801643-31232WASHER10001-
907044-12412PLUG10001-10001
1007002-02434O-RING10001-10001
1107000-15230O-RING10007-
1107000-05230O-RING10002-10006
1107000-15190O-RING10001-10001
1221T-62-86780BRACKET10001-
1301010-81230BOLT10001-
1401643-31232WASHER10001-
1521T-62-75351CLIP10001-
1601599-01617NUT10001-
1701643-31645WASHER10001-
1821T-62-75212TUBE10002-
1821T-62-75211TUBE10001-10001
1901010-81240BOLT10001-
2001643-31232WASHER10001-
2107000-12080O-RING10001-
2207260-07420HOSE10001-
2321N-62-37920CLAMP11013-
2307289-00095CLAMP10001-11012
2421T-62-75222TUBE10002-
2421T-62-75221TUBE10001-10001
2501010-81240BOLT10001-
2601643-31232WASHER10001-
2707000-12095O-RING10001-
2821T-62-75273BRACKET10001-
2901010-81230BOLT10001-
3001643-31232WASHER10001-
3107283-37663CLIP10001-
3201599-01011NUT10001-
3301643-31032WASHER10001-
3421T-62-75233TUBE11013-
3421T-62-75232TUBE10002-11012
3421T-62-75231TUBE10001-10001
3507372-21240BOLT10001-
3601643-51232WASHER10001-
3707000-12060O-RING10001-
3807260-05822HOSE11013-
3807260-05820HOSE10001-11012
3921T-62-69710CLAMP11013-
3907289-00080CLAMP10001-11012
40198-60-19820VALVE10002-
4107040-13618PLUG10002-
