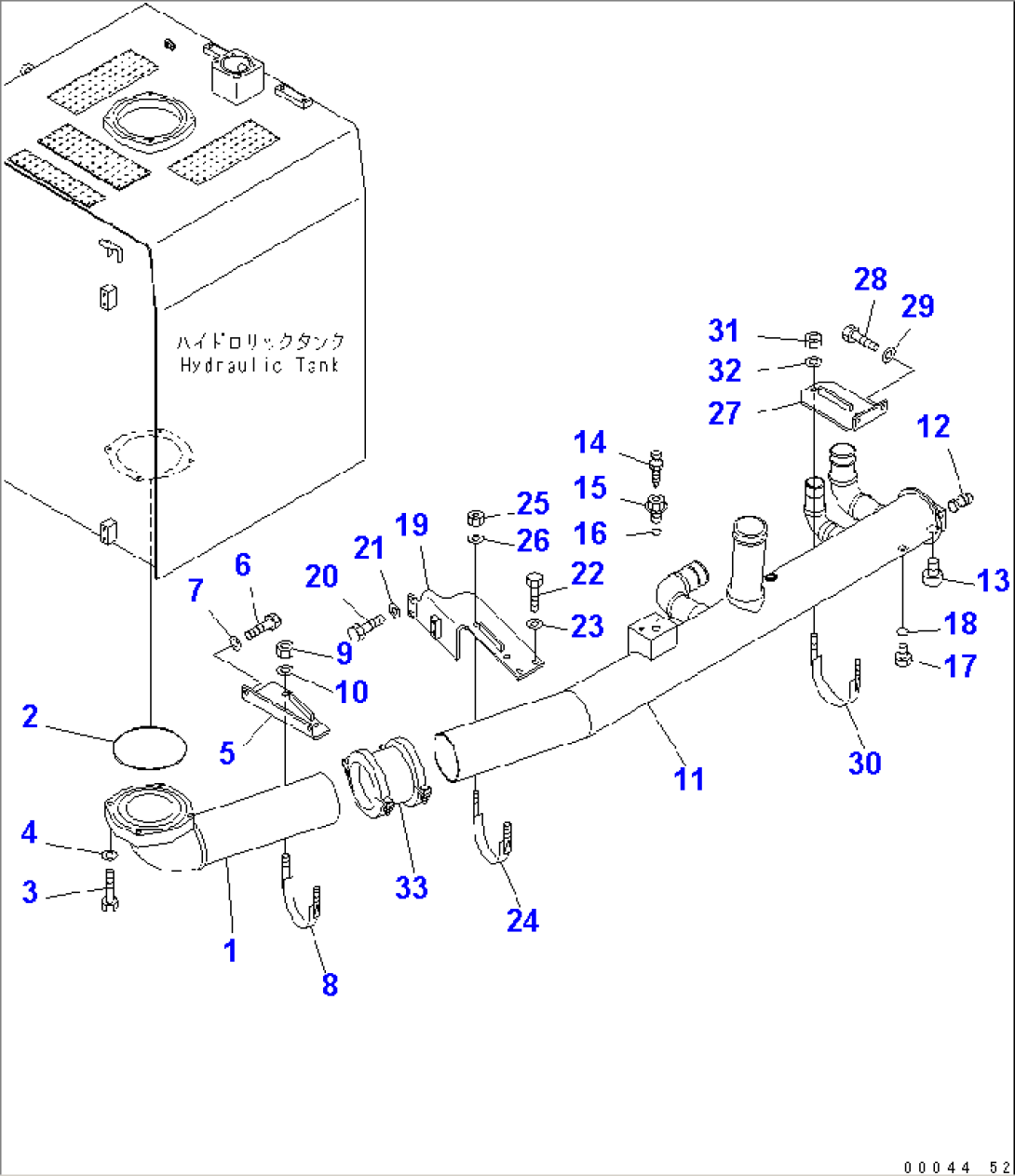

SUCTION LINE (TANK LINE)(#35017-)

Komatsu PC1250-8R S/N 35001-35200 (W/O EGR) (+55°C SPEC.) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-62-31111TUBE35001-
207000-15230O-RING35001-
301010-81265BOLT35001-
401643-31232WASHER35001-
521N-62-31182BRACKET35001-
601010-81240BOLT35001-
701643-31232WASHER35001-
821T-62-75351CLIP35001-
901597-01615NUT35001-
1001643-31645WASHER35001-
1121N-62-41121TUBE35001-
12198-60-19820VALVE35001-
1307040-13618PLUG35001-
1420B-27-11210BLEEDER35001-
15706-87-40150PLUG35001-
1607002-12434O-RING35001-
1707040-12412PLUG35001-
1807002-12434O-RING35001-
1921N-62-31171BRACKET35001-
2001010-81240BOLT35001-
21175-54-34170WASHER35001-
2201010-81240BOLT35001-
23175-54-34170WASHER35001-
2421T-62-75351CLIP35001-
2501597-01615NUT35001-
2601643-31645WASHER35001-
2721N-62-31191BRACKET35001-
2801010-81230BOLT35001-
2901643-31232WASHER35001-
3021T-62-75351CLIP35001-
3101597-01615NUT35001-
3201643-31645WASHER35001-
3307332-06000COUPLING35001-
