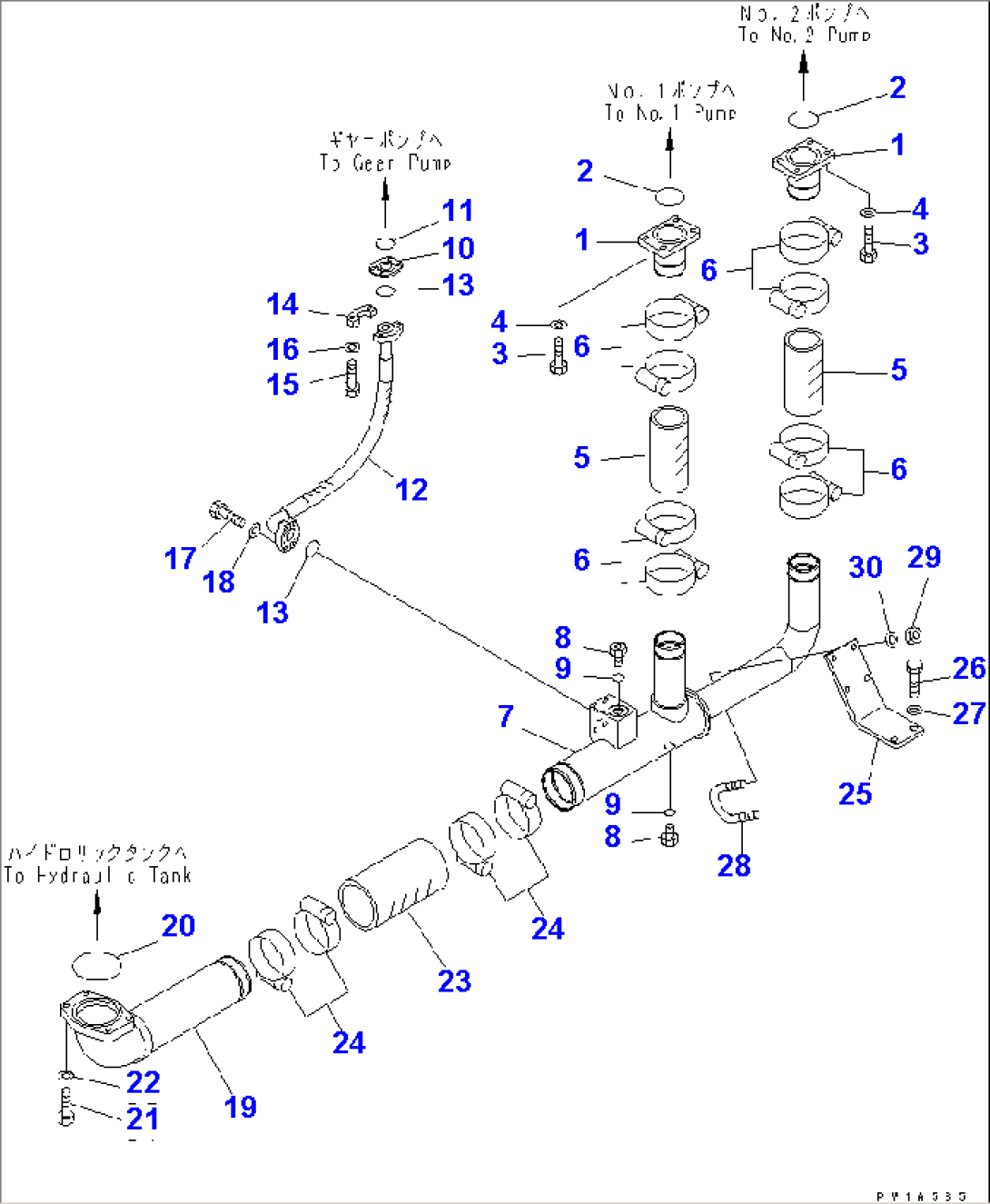

SUCTION LINES(#31001-)

Komatsu PC650-6A S/N 30001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-62-31140TUBE30001-
207000-12080O-RING30001-
301010-81240BOLT30001-
401643-31232WASHER30001-
507260-07420HOSE30001-
607289-00095CLAMP30001-
721M-62-12170TUBE31001-
807040-12412PLUG30001-
907002-12434O-RING30001-
1007373-31400SPACER30001-
1107000-13048O-RING30001-
1207298-01407HOSE30001-
1307000-13048O-RING30001-
1407371-31465FLANGE30001-
1507372-21245BOLT30001-
1601643-51232WASHER31001-
1707372-21240BOLT30001-
1801643-51232WASHER31001-
1921M-62-11530TUBE30001-
2007000-12120O-RING30001-
2101010-81245BOLT30001-
2201643-31232WASHER30001-
23209-62-55141HOSE30001-
2407289-00145CLAMP30001-
2521M-62-12180BRACKET31001-
2601010-81230BOLT30001-
2701643-31232WASHER30001-
2807283-37671CLIP30001-
2901597-01009NUT30001-
3001643-31032WASHER30001-
