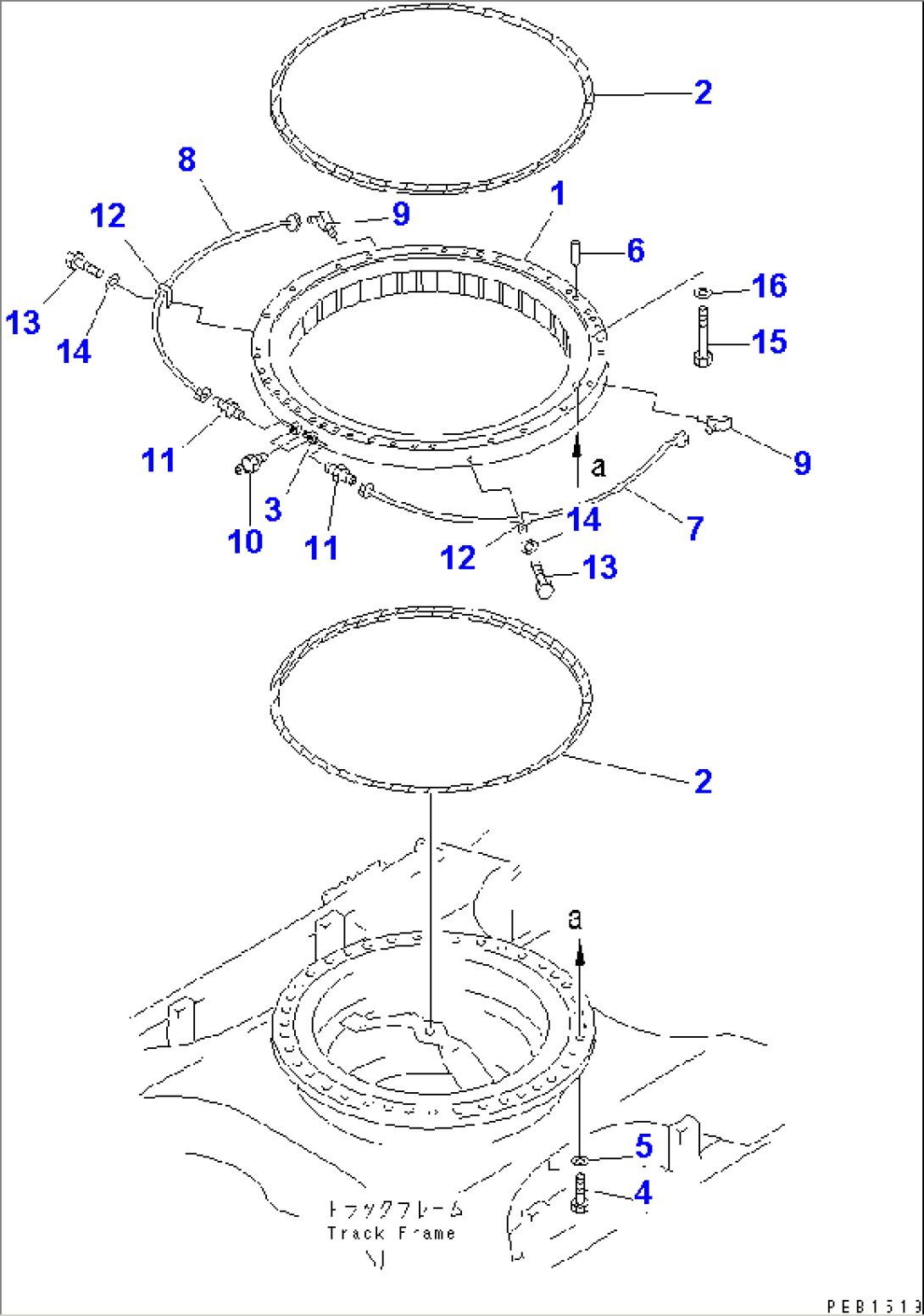

SWING CIRCLE(#10001-12143)

Komatsu PC450-6 S/N 10001-UP · SWING CIRCLE AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-25-61100SWING CIRCLE ASS'Y10001-@
2207-25-61160SEAL10001-@
3205-25-71280NIPPLE10001-12143
4207-25-31180BOLT10001-@
501643-32460WASHER10001-@
604020-01842PIN10001-@
7208-25-61211TUBE10001-12143
8208-25-61221TUBE10001-12143
920Y-25-11270ELBOW10001-12143
1007020-00000FITTING10001-12143
1107214-50813CONNECTOR10001-12143
1208036-00814CLIP10001-12143
1301010-81020BOLT10001-12143
1401643-31032WASHER10001-12143
15208-25-61230BOLT10026-@
01011-52750BOLT10001-10025
1601643-32780WASHER10001-@
