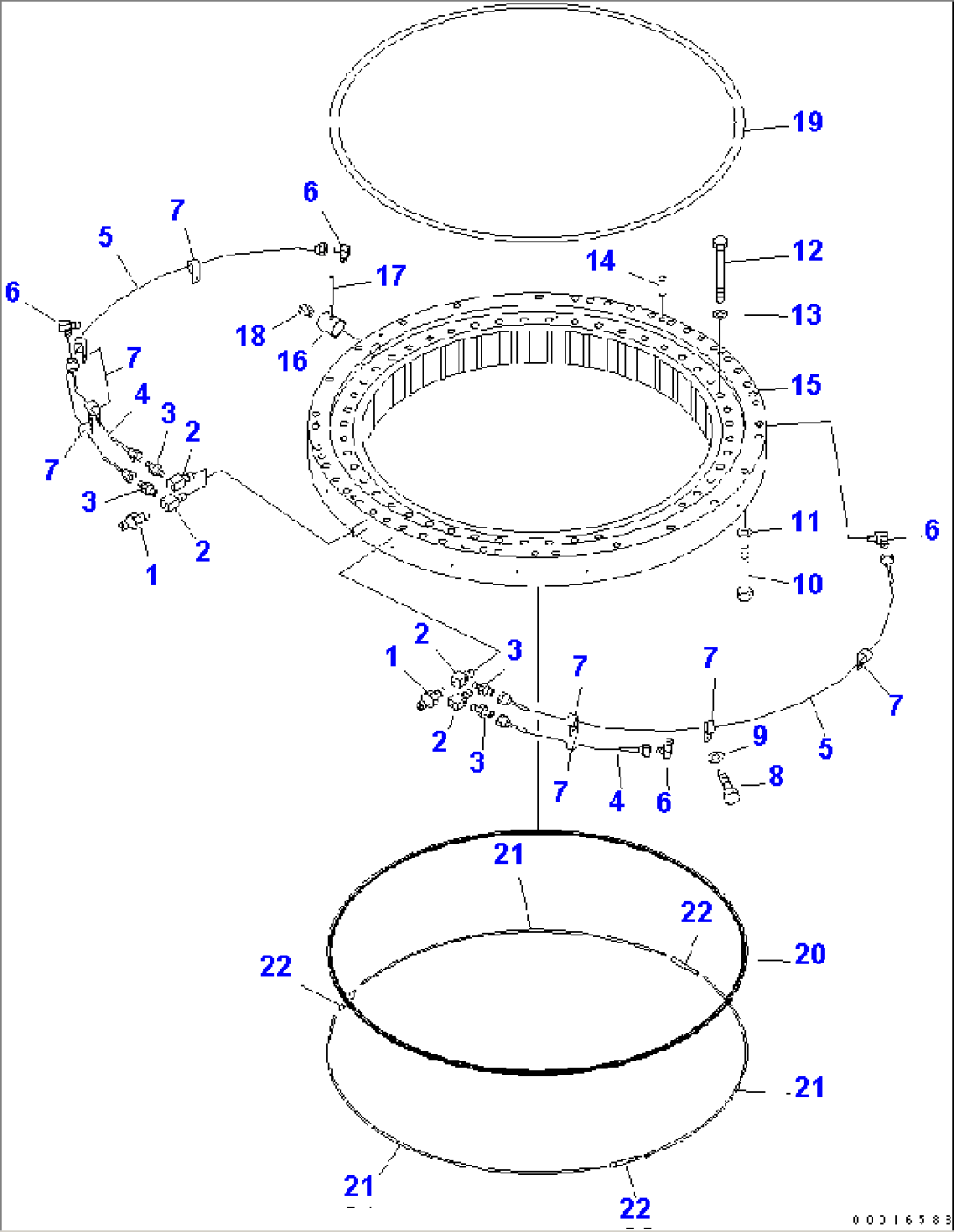

SWING CIRCLE(#11078-)

Komatsu PC750SE-6 S/N 10001-UP (FOR NORTH AMERICA) · SWING CIRCLE AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107020-00000FITTING11001-
2205-25-71280NIPPLE11001-
307214-50813CONNECTOR11001-
4209-25-72180TUBE11001-
5209-25-72170TUBE11001-
620Y-25-11270ELBOW11001-
708036-00814CLIP10001-
801010-81220BOLT10001-
901643-31232WASHER10001-
10209-25-72160BOLT11001-
1101643-33080WASHER10001-
12209-25-72150BOLT11001-
1301643-33080WASHER10001-
14170-27-12250PIN10001-
15209-25-00102CIRCLE11078-
17209-25-72140PIN11001-
1807049-01012PLUG10001-
19209-25-61160SEAL11078-
20209-25-72190SEAL11078-
21209-25-61180WIRE11078-
22209-25-61190JOINT11078-
