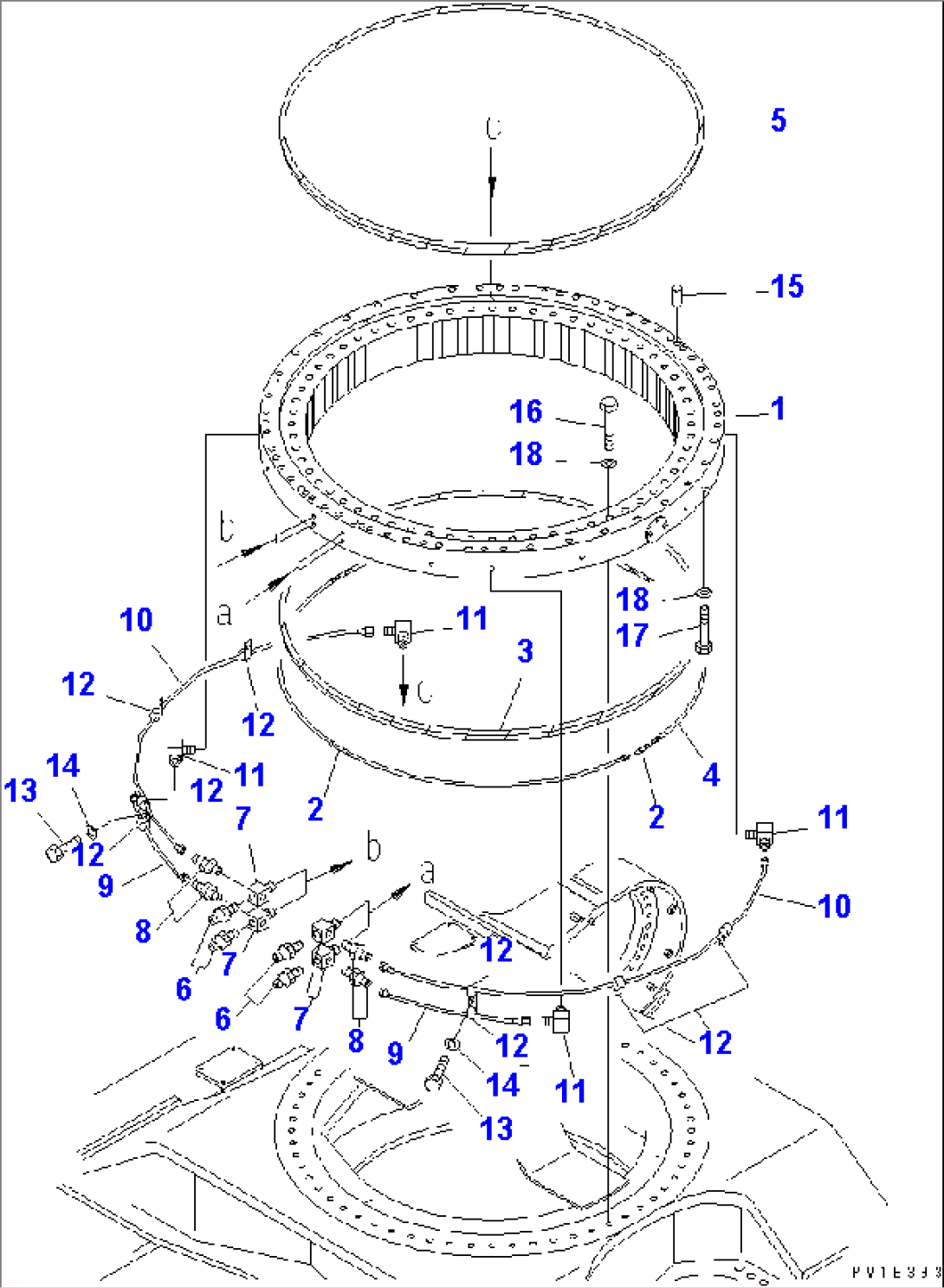

SWING CIRCLE(#30001-)

Komatsu PC1250SP-8 S/N 30001-30157 (ECOT3) (FOR SP) · SWING CIRCLE AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121N-25-00201SWING CIRCLE ASS'Y30001-
2209-25-11150JOINT30001-
321N-25-31120SEAL30001-
421N-25-31130WIRE30001-
521N-25-31110SEAL30001-
607020-00000FITTING30001-
7205-25-71280NIPPLE30001-
807214-50813CONNECTOR30001-
921N-25-31321TUBE30001-
1021N-25-31311TUBE30001-
1120Y-25-11270ELBOW30001-
1208036-00814CLIP30001-
1301010-81220BOLT30001-
1401643-31232WASHER30001-
15170-27-12250PIN30001-
16198-61-11260BOLT30001-
17150-74-11140BOLT30001-
1801643-33380WASHER30001-
