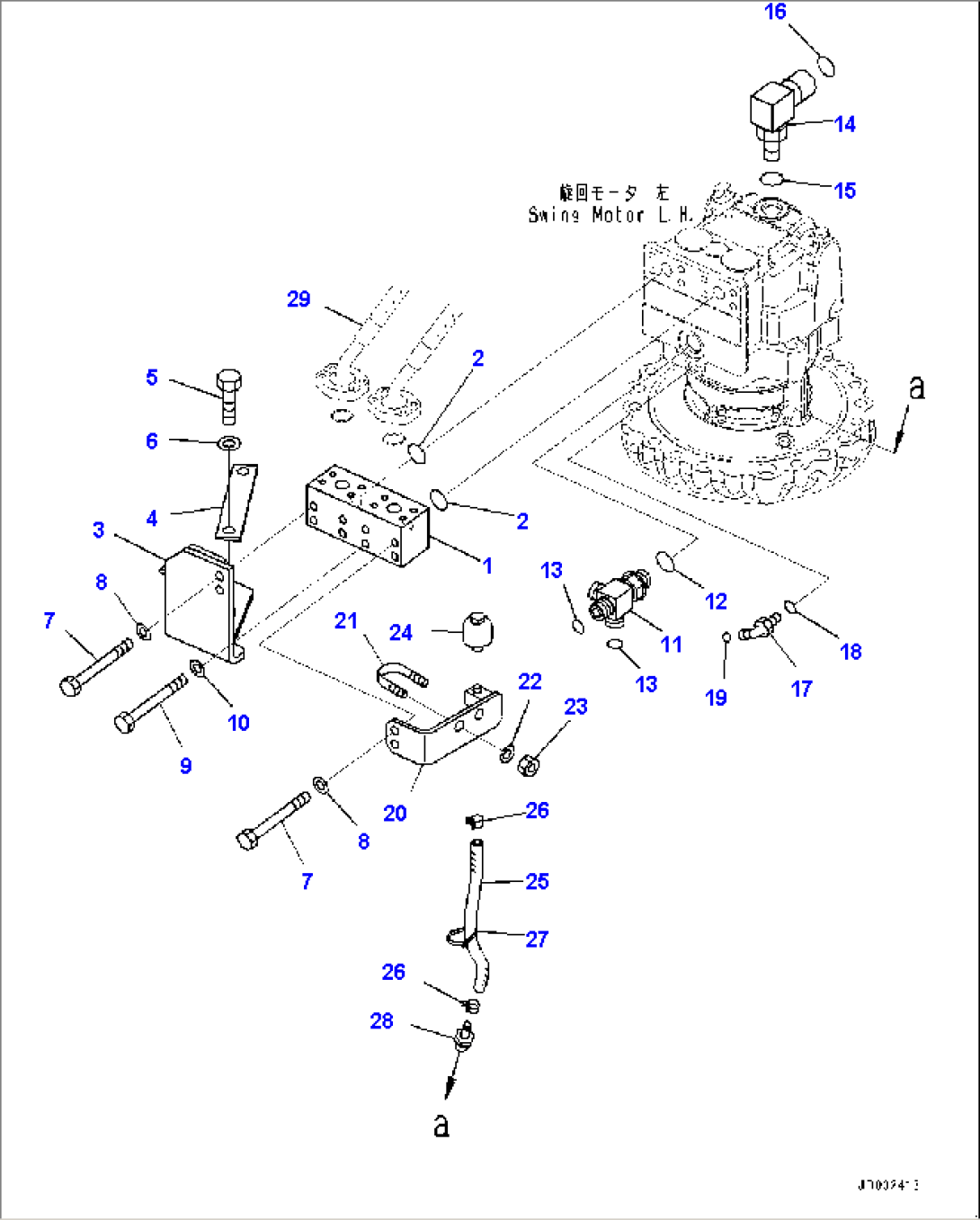

Swing Machinery, Block (2/2) (#65001-)

Komatsu PC650LC-8E0 S/N 65001-UP · SWING CIRCLE AND ITS RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-62-21421Block65001-
207000-13030O-ring65001-
321M-26-31250Bracket65001-
4207-977-5120Bracket65001-
501010-81230Bolt65001-
601643-31232Washer65001-
701010-81080Bolt65001-
801643-31032Washer65001-
901010-81075Bolt65001-
1001643-31032Washer65001-
1111Y-62-12450Tee65001-
1207002-12434O-ring65001-
1302896-11015O-ring65001-
14207-62-72131Elbow65001-
1507002-12434O-ring65001-
16207-62-64740O-ring65001-
1702782-10311Elbow65001-
1807002-11423O-ring65001-
1902896-11009O-ring65001-
2021M-26-21190Bracket65001-
2107283-22738Clip65001-
2201643-31032Washer65001-
2301597-01009Nut65001-
2407030-00252Breather65001-
2507286-01025Hose65001-
2607285-00130Clip65001-
2708034-40521Band65001-
286138-55-7610Nipple65001-
2907097-00607Hose, Flange Type-
