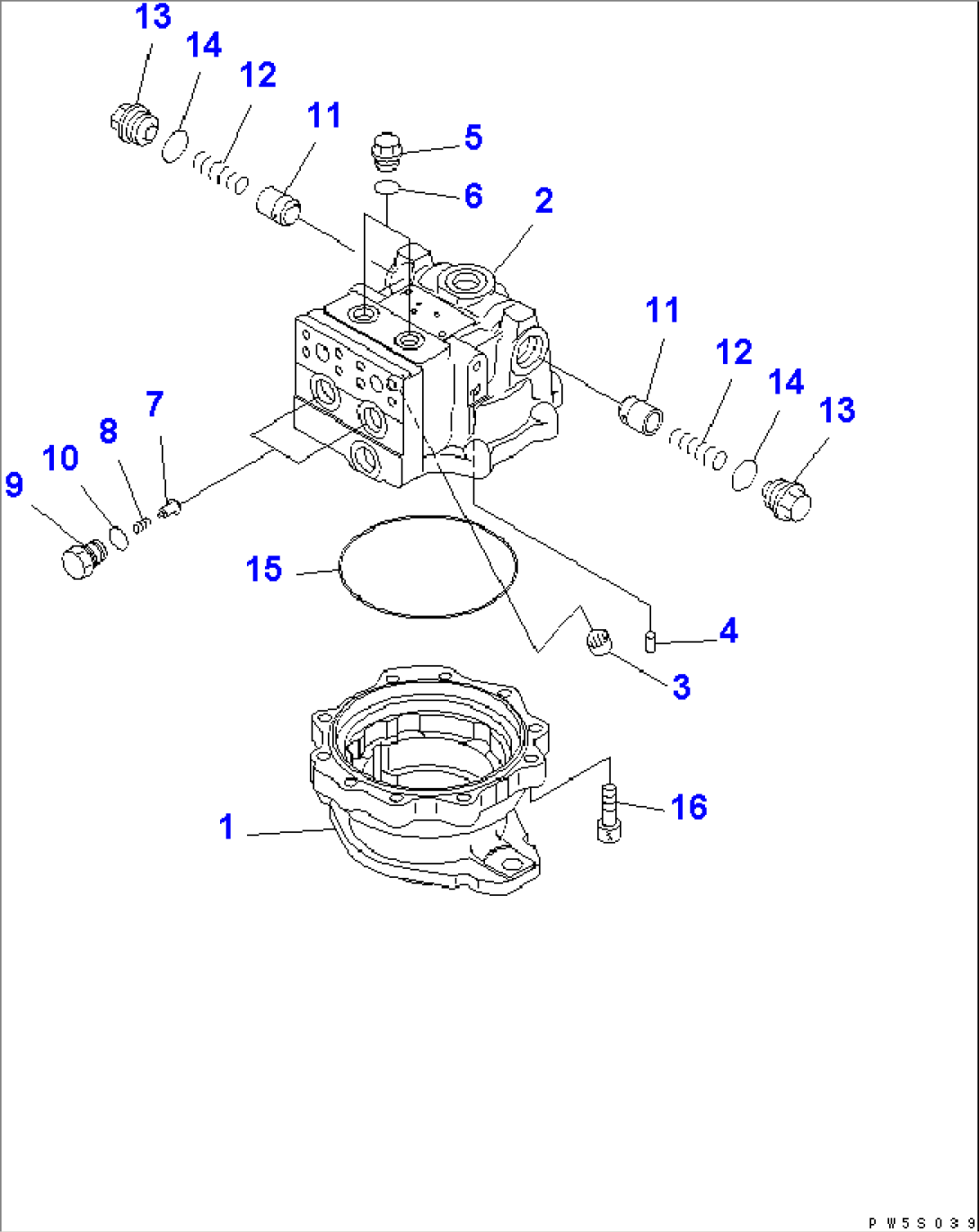

SWING MOTOR (1/3)
Komatsu PC850-8 S/N 50001-UP · SERVICE KIT AND COMPONENT PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 706-7G-01030 | MOTOR ASS'Y | 50001- | ||
| 706-7G-03030 | MOTOR SUB ASS'Y | 50001- | ||
| 1 | 706-7G-41150 | CASE | 50001- | |
| 2 | 706-7G-71120 | HOUSING | 50001- | |
| 3 | 706-7G-40010 | BEARING | 50001- | |
| 4 | 706-75-42820 | PIN,DOWEL | 50001- | |
| 5 | 706-8E-14191 | PLUG | 50001- | |
| 6 | 07002-11823 | O-RING | 50001- | |
| 7 | 709-25-11650 | VALVE,CHECK | 50001- | |
| 8 | 709-25-11361 | SPRING | 50001- | |
| 9 | 709-25-11640 | PLUG | 50001- | |
| 10 | 07000-12020 | O-RING | 50001- | |
| 11 | 706-75-74540 | VALVE | 50001- | |
| 12 | 706-7G-71550 | SPRING | 50001- | |
| 13 | 706-75-74850 | PLUG | 50001- | |
| 14 | 07002-13334 | O-RING | 50001- | |
| 15 | 706-75-42370 | O-RING | 50001- | |
| 16 | 01252-61245 | BOLT | 50001- |
