SWING MOTOR

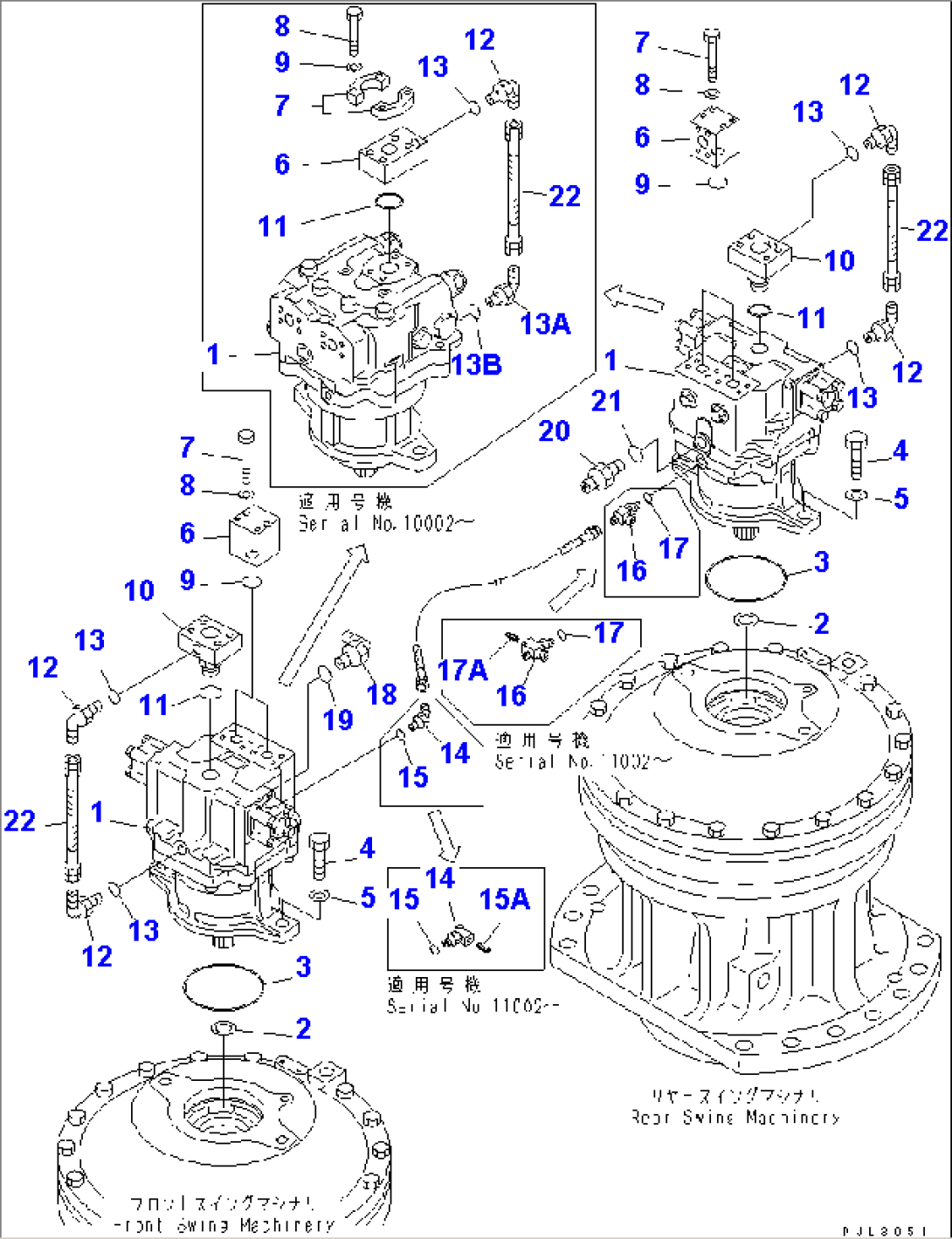

Komatsu PC1800-6-M1 S/N 10001-UP · SWING CIRCLE AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1706-77-01410MOTOR ASS'Y,(SEE FIG. Y1640-01A0A)10002-
706-77-01250MOTOR ASS'Y,(SEE FIG. Y1640-01A0)10001-10001
2207-26-61190RING10001-
307000-15150O-RING10001-
401010-82470BOLT10002-
01010-62465BOLT10001-10001
501643-32460WASHER10001-
621T-62-68810TEE10002-
21N-62-14170ELBOW10001-10001
707371-31465FLANGE10002-
01011-81000BOLT10001-10001
820K-970-1150BOLT10002-
01643-31032WASHER10001-10001
901643-51232WASHER10002-
07000-13032O-RING10001-10001
1021T-62-67761JOINT10001-10001
1107000-B3048O-RING10002-
07002-13334O-RING10001-10001
1207235-10315ELBOW10002-
07235-10315ELBOW10001-10001
1307002-12034O-RING10002-
07002-12034O-RING10001-10001
13A114-62-23210ELBOW10002-
13B07002-12434O-RING10002-
1421T-62-64280ELBOW11002-
07236-10210ELBOW10001-11001
1507002-11423O-RING10001-
15A20B-27-11210BLEEDER11002-
1621T-62-64270TEE11002-
201-62-65280TEE10001-11001
1707002-11423O-RING10001-
17A20B-27-11210BLEEDER11002-
1807235-10522ELBOW10001-
1907002-12434O-RING10001-
2007230-20522UNION10001-
2107002-12434O-RING10001-
2207108-20303HOSE10001-
