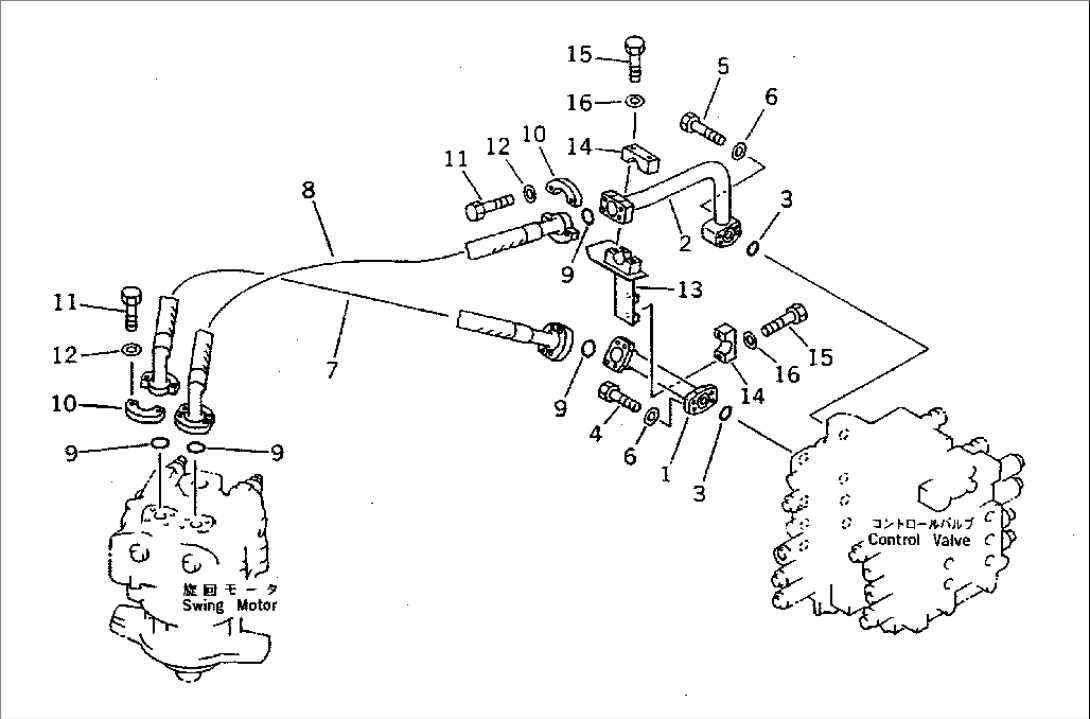

SWING MOTOR PIPING

Komatsu PC410LC-5 S/N 10001-UP · WORK EQUIPMENT CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-62-51321TUBE10001-
2207-62-52381TUBE10001-
321T-09-11470O-RING10001-
407372-21040BOLT10001-
501010-51060BOLT10001-
601643-51032WASHER10001-
707098-01011HOSE10001-
8208-62-51341HOSE, 785MM10001-
907000-13032O-RING10001-
1007371-31049FLANGE,SPLIT10001-
1107372-21035BOLT10001-
1201643-51032WASHER10001-
13207-62-52530BRACKET10001-
1421T-62-74730CLAMP10001-
1501010-51250BOLT10001-
1601643-31232WASHER10001-
