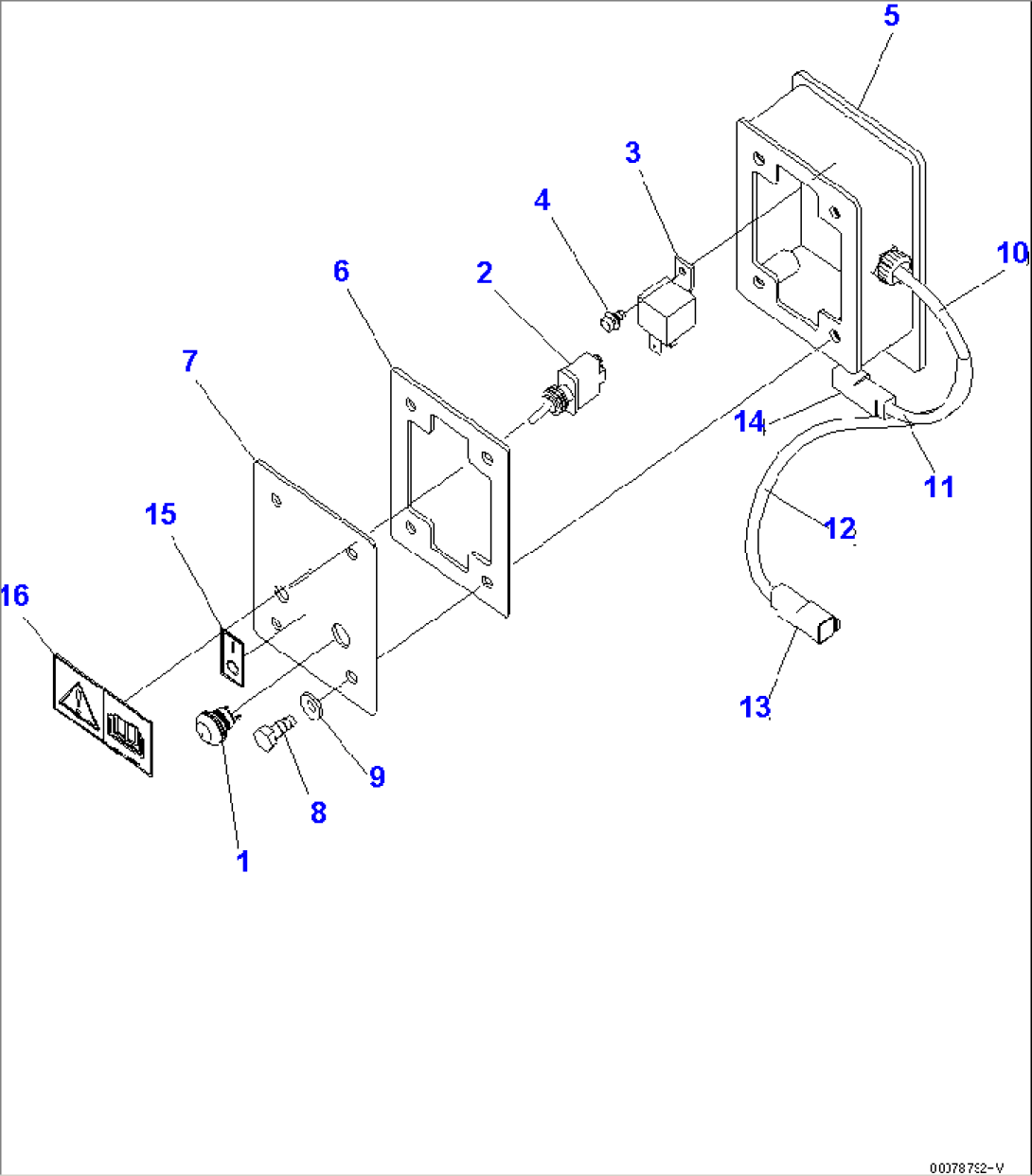

SWITCH BOX (INNER PARTS) (#K50350-)

Komatsu PC450-8 S/N K50001-UP · Y0 SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-04-K4081SWITCH BOX ASSEMBLYK50350-
120Y-04-K1090SWITCHK50350-
220Y-04-K4090SWITCHK50350-
320Y-04-K4050RELAYK50350-
401023-10512SCREWK50350-
520Y-04-K5061BOXK50350-
620Y-04-K6020GASKETK50350-
720Y-04-K6031PLATEK50350-
801010-80820BOLTK50350-
901643-30823WASHERK50350-
1008017-A0701CONDUITK50350-
1108017-A0703CONDUITK50350-
1208017-A0705CONDUITK50350-
1308192-22930CONNECTORK50350-
1408192-23830CONNECTORK50350-
1520Y-00-K2040PLATEK50350-
1609651-A0841PLATE SAFETYK50350-
