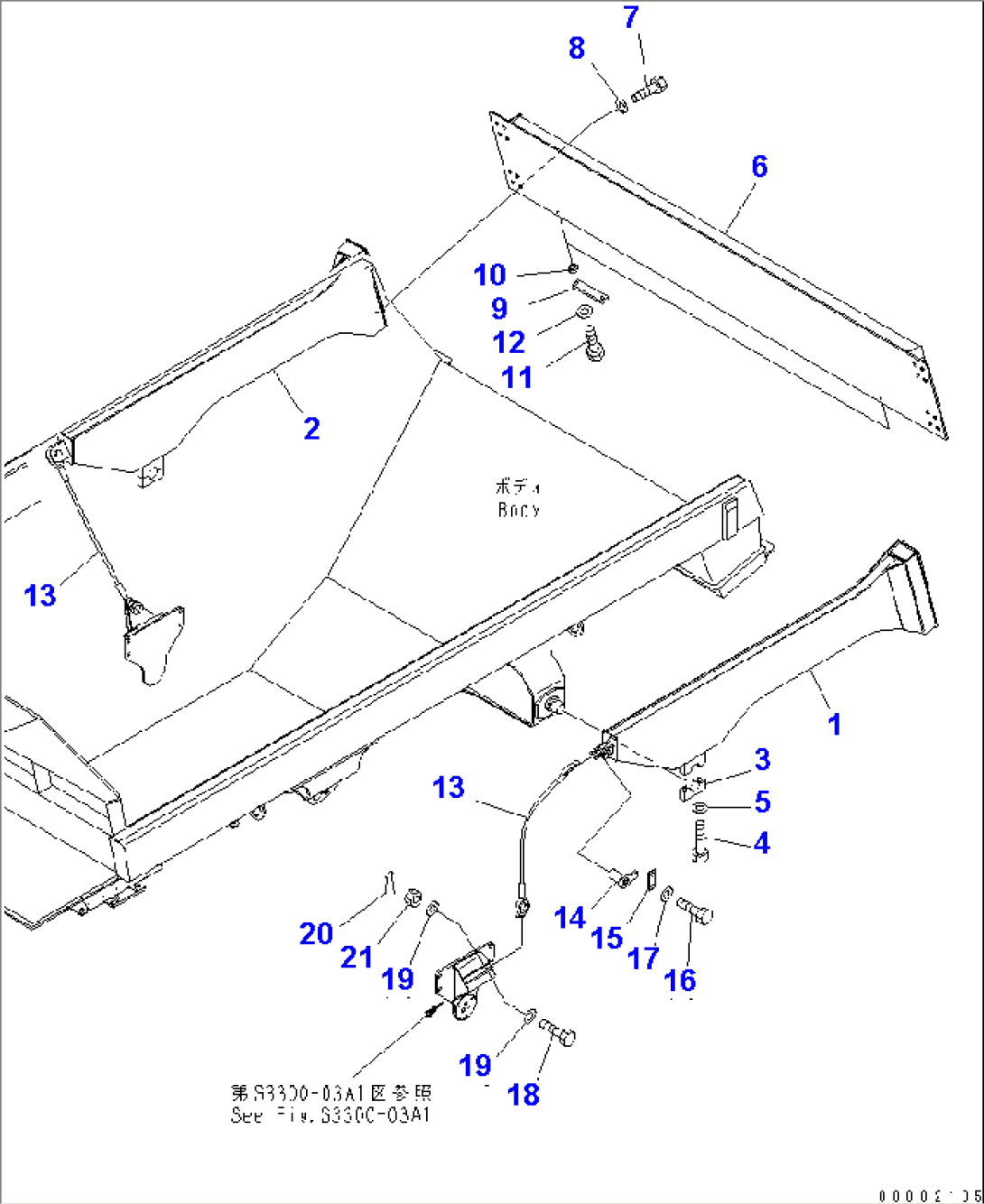

TAIL GATE(#1001-1150)

Komatsu HM300-1 S/N 1001-UP · BODY

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-83-14110GATE,L.H.1001-1150
256D-83-14120GATE,R.H.1001-1150
3287-70-13330CAP1001-@
401011-82410BOLT1001-@
501643-32460WASHER1001-@
656D-83-14130GATE,REAR1001-1150
701010-82460BOLT1001-@
820Y-09-11150SPACER1001-@
956B-83-14170CUSHION1001-1150
10424-54-14230SPACER1001-1150
1101010-81225BOLT1001-1150
1201643-31232WASHER1001-1150
1356D-83-14160WIRE ASS'Y1001-@
14565-81-27820PIN1001-@
15281-70-15290PLATE1001-@
1601010-81430BOLT1001-@
1701643-31445WASHER1001-@
1801013-83615BOLT1001-@
1901643-33690WASHER1001-@
2004050-16065PIN,COTTER1001-@
2101590-33638NUT1001-@
