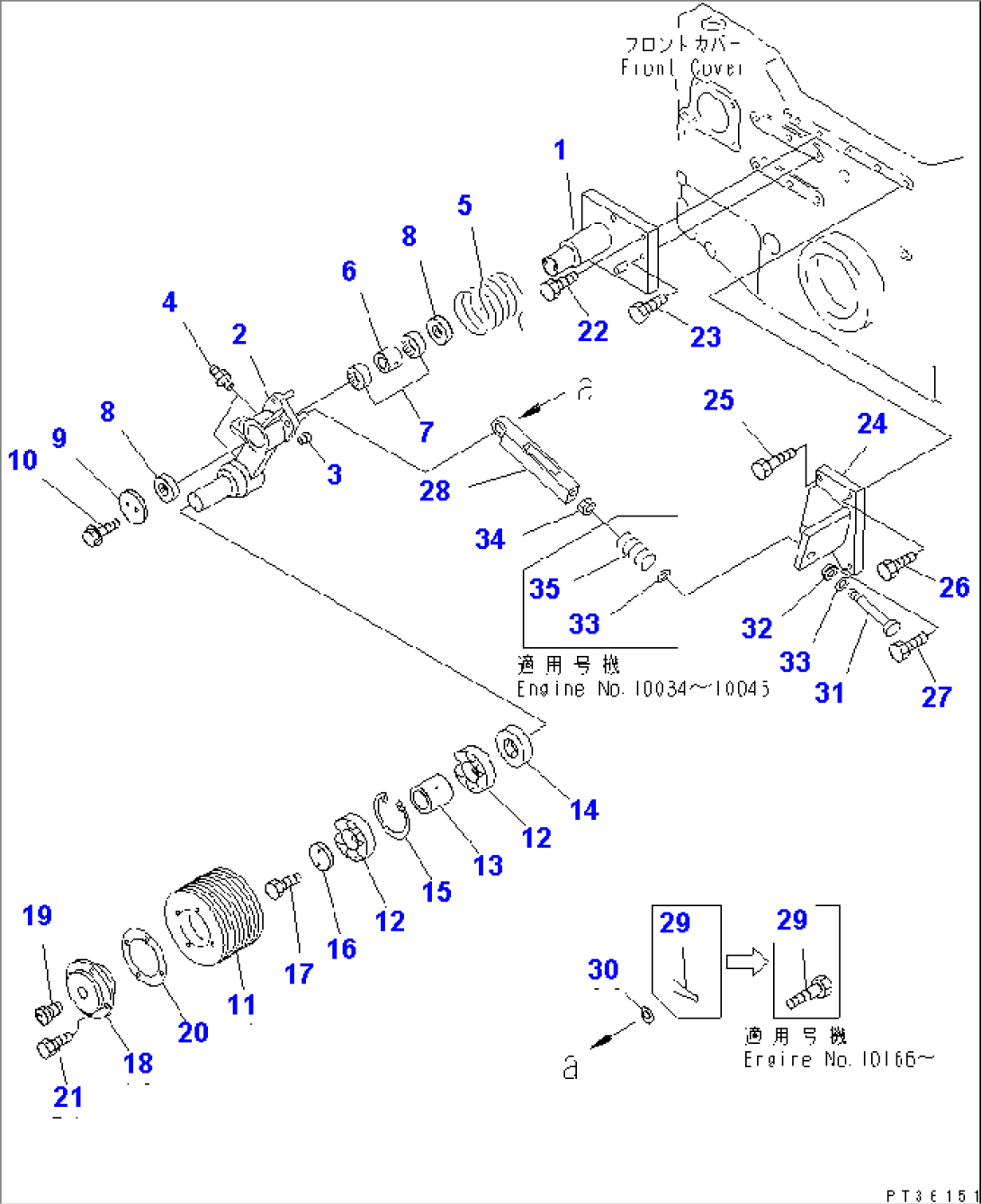

TENSION PULLEY AND MOUNTING

Komatsu SA12V140-1D S/N 10034-UP (MECHANICAL GOVERNOR) · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
6215-61-3802TENSION PULLEY A.12860-
6215-61-3801TENSION PULLEY A.11463-12859
6215-61-3800TENSION PULLEY A.10034-11462
16215-61-3822SHAFT12860-
6215-61-3821SHAFT10034-12859
26215-61-3833LEVER11463-
6215-61-3832LEVER10166-11462
6215-61-3831LEVER10034-10165
307043-00108PLUG10034-
407020-00000FITTING,GREASE10034-
56215-61-3480SPRING10034-
6127-61-3900BEARING ASS'Y10034-
66127-61-3920RACE,INNER10034-
76127-61-3910BEARING,NEEDLE10034-
806122-04504SEAL,DUST10034-
96215-61-3840PLATE10034-
1001435-01020BOLT10034-
116215-61-3650PULLEYÂÂ, HARDENING10034-
1206000-06208BEARING,BALL10034-
136215-61-3740SPACER10034-
1407012-00058SEAL,OIL10034-
1504065-08025RING,SNAP10034-
166162-62-3830COVER10034-
1701010-80816BOLT11463-
01010-30816BOLT10034-11462
186166-61-2730COVER10034-
1907029-00000VALVE,RELIEF10034-
206162-62-3741GASKET10797-
6162-62-3740GASKET10034-10796
216127-41-1150BOLT10034-
2201011-81260BOLT12860-
01011-31255BOLT10034-12859
2301010-81245BOLT12860-
01010-31240BOLT10034-12859
246215-61-3530BRACKET10034-
2501011-81255BOLT12860-
01011-31250BOLT10034-12859
2601011-81200BOLT12860-
01010-31295BOLT10034-12859
2701010-81240BOLT12860-
01010-31235BOLT10034-12859
286215-61-3850YOKE10034-
2901010-80610BOLT11463-
01010-50610BOLT10166-11462
04050-14028PIN,COTTER10034-10165
30175-43-34720WASHER10166-
01641-21626WASHER10034-10165
316164-61-3770BOLT10034-
326164-61-3780WASHER10034-
3301643-21845WASHER10047-
01643-21845WASHER10034-10046
3401582-01815NUT10034-
356136-41-5310SPRING10034-10046
