Tire Stopper (#7079-)

Komatsu HM400-2R S/N 7079-UP · FRAME AND ITS RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

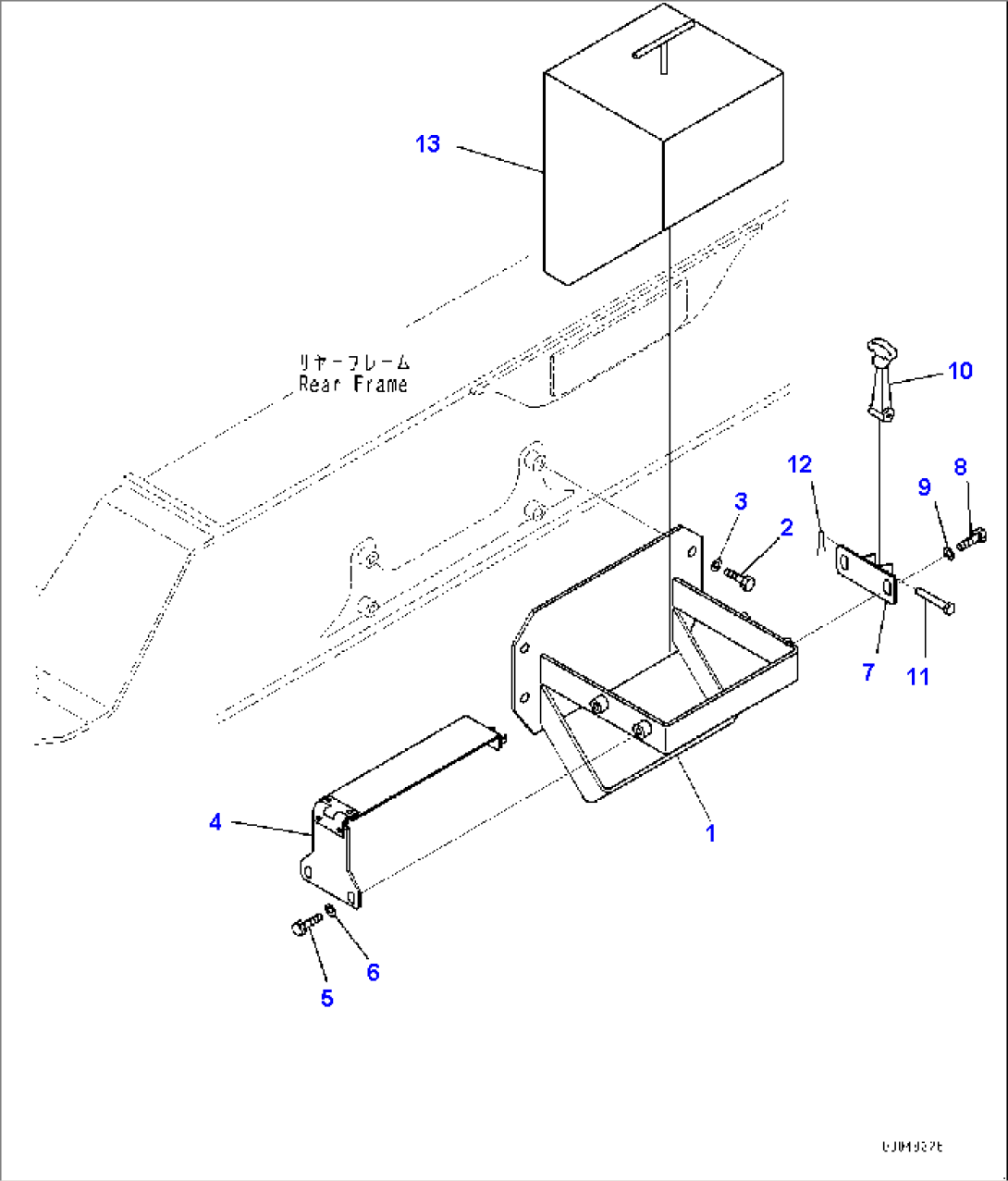

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-98-12110Bracket7079-
201010-81225Bolt7079-
301643-31232Washer7079-
456B-98-12120Bracket7079-
501010-81020Bolt7079-
601643-31032Washer7079-
756B-98-12130Bracket7079-
801010-81020Bolt7079-
901643-31032Washer7079-
1009450-00000Catcher7079-
1109450-00002Pin7079-
1204050-11610Pin, Cotter7079-
13569-95-46820Stopper, Tire7079-
