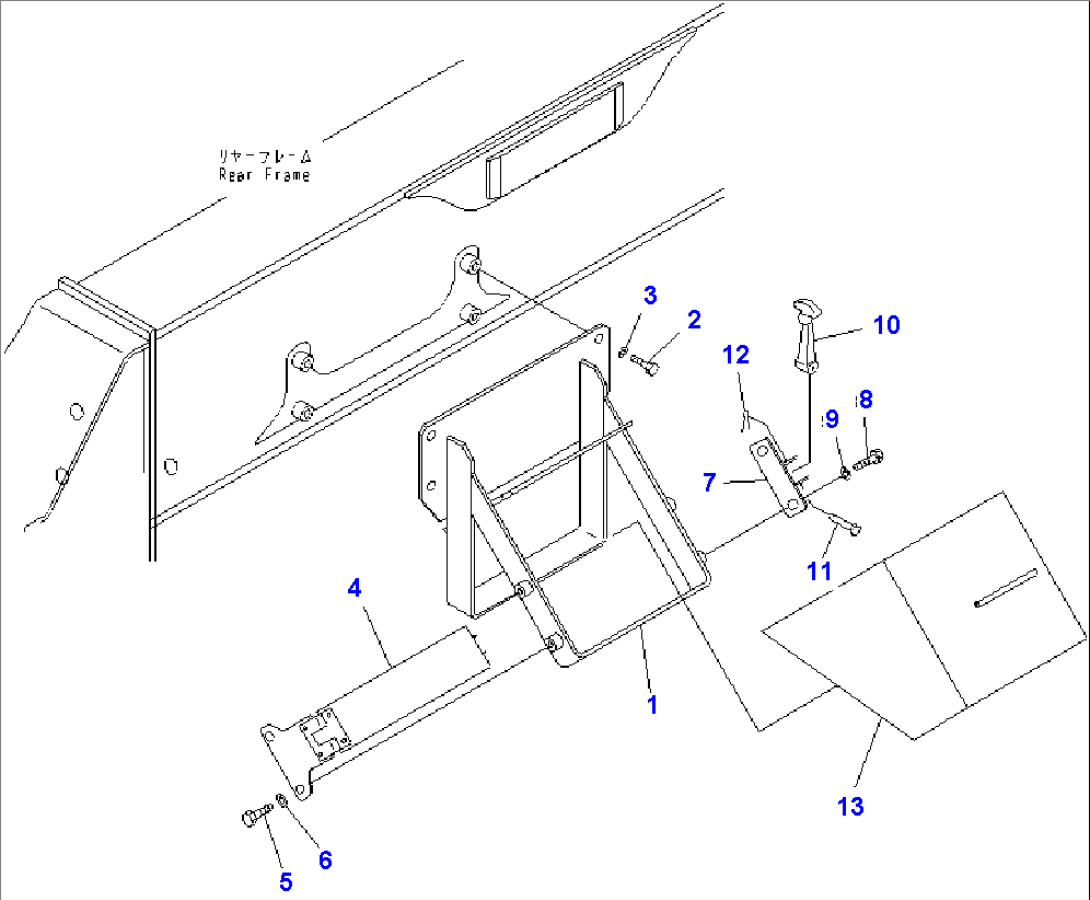

TIRE STOPPER(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · MAIN FRAME AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-80-19110BRACKET2001-
201010-81225BOLT2001-
301643-31232WASHER2001-
456B-98-12120BRACKET2001-
501010-81020BOLT2001-
601643-31032WASHER2001-
756B-98-12130BRACKET2001-
801010-81020BOLT2001-
901643-31032WASHER2001-
1009450-00000CATCH2001-
1109450-00002PIN2001-
1204050-11610PIN2001-
13569-95-46820STOPPER2001-
