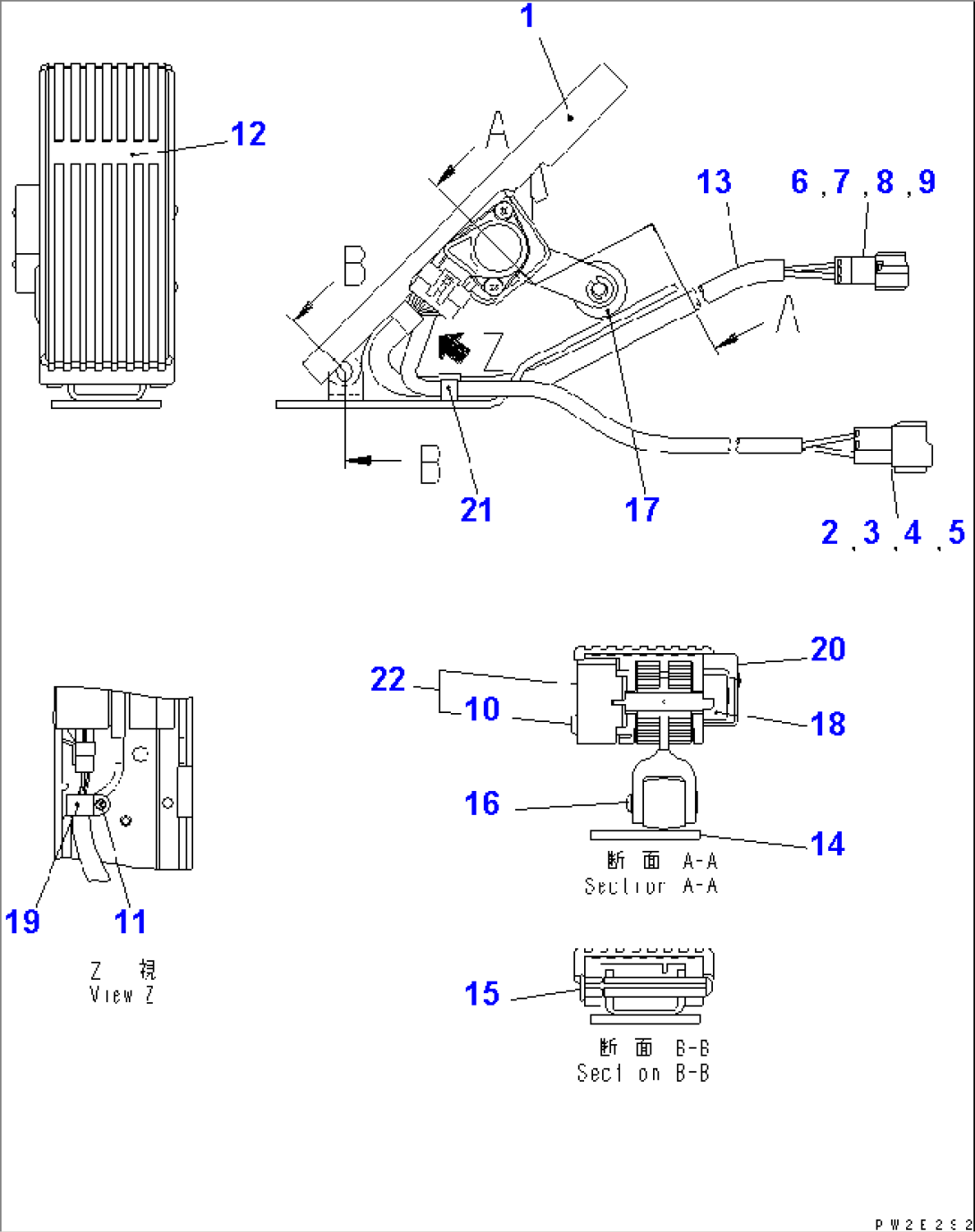

TOE BOARD (PEDAL INNER PARTS)

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-44-11110PEDAL1001-
208055-00040TERMINAL1001-
308055-00060GROMMET1001-
408055-00311CONNECTOR1001-
508055-00330HOLDER1001-
608055-10040CONNECTOR1001-
708055-10060CONNECTOR1001-
808055-10612BODY1001-
908055-10630HOLDER1001-
10569-44-61410SCREW1001-
11569-44-61420SCREW1001-
12569-44-61430COVER,TREADLE1001-
13569-44-61440WIRING HARNESS1001-
14569-44-61450PLATE1001-
15569-44-61460PIN,TREADLE1001-
16569-44-61470PIN,ROLLER1001-
17569-44-61480ROLLER1001-
18569-44-61490SENSOR1001-
19569-44-61510CLAMP1001-
20569-44-61520SENSOR,COVER1001-
21569-44-61530CLAMP1001-
22569-44-61540SENSOR KIT1001-
