Torque Converter and Transmission, Drive Case (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

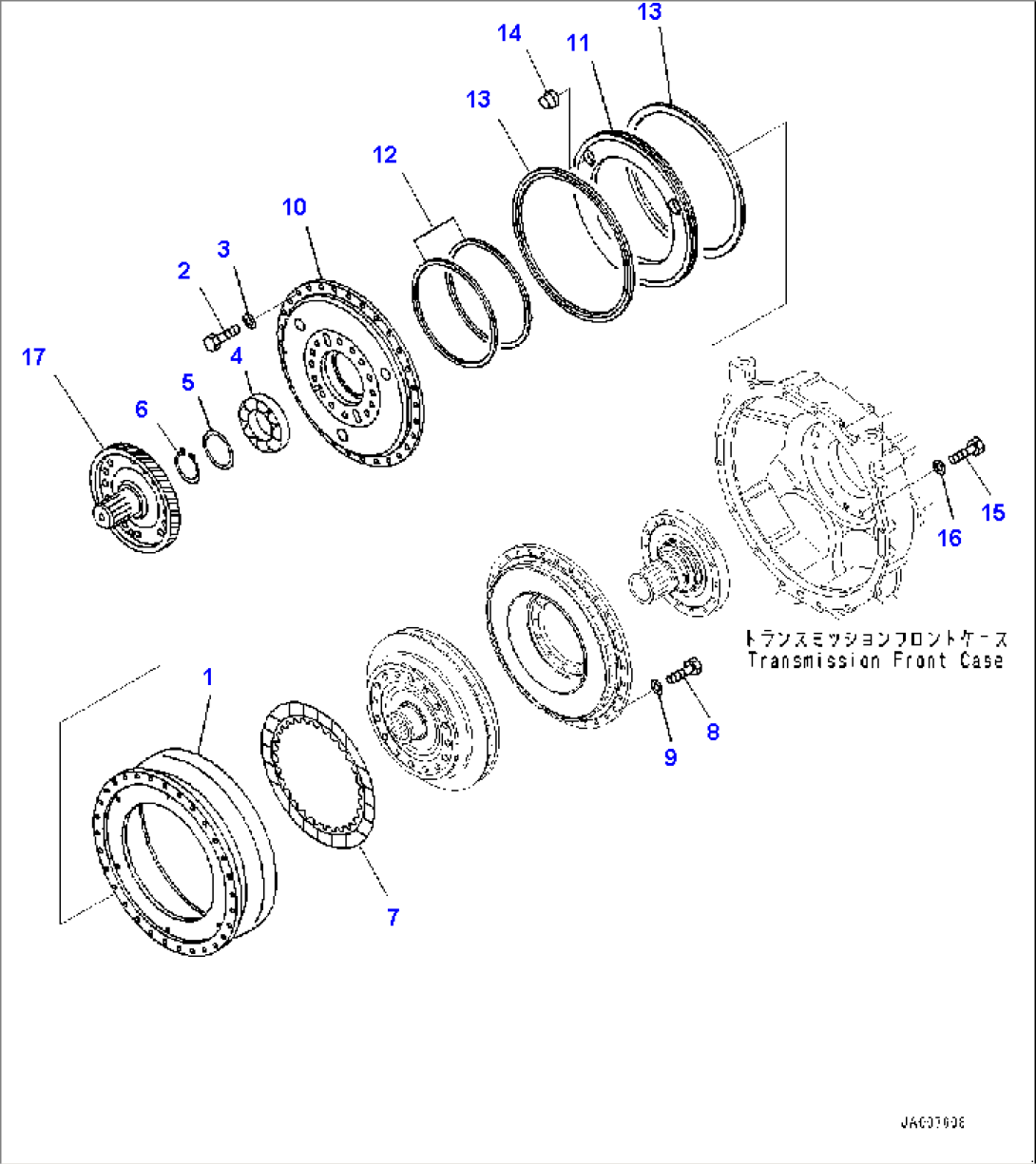

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-13-30030Transmission Assembly5129-
56B-13-31000Torque Converter Assembly5129-
156B-13-11210Case5129-
201010-81235Bolt5129-
301643-31232Washer5129-
4711-20-11550Bearing5129-
5568-13-11770Plate5129-
604064-08530Ring, Snap, for Shaft Side5129-
7195-15-32710Disc5129-
801010-81030Bolt5129-
901643-31032Washer5129-
10569-13-57121Housing5129-
1156B-13-17210Piston5129-
12569-13-59210Seal Ring, (Kit : K03)5129-
13426-15-19220Seal Ring, (Kit : K03)5129-
14287-13-17131Pin5129-
1501010-81235Bolt5129-
1601643-31232Washer5129-
1756B-13-31350Shaft5129-
