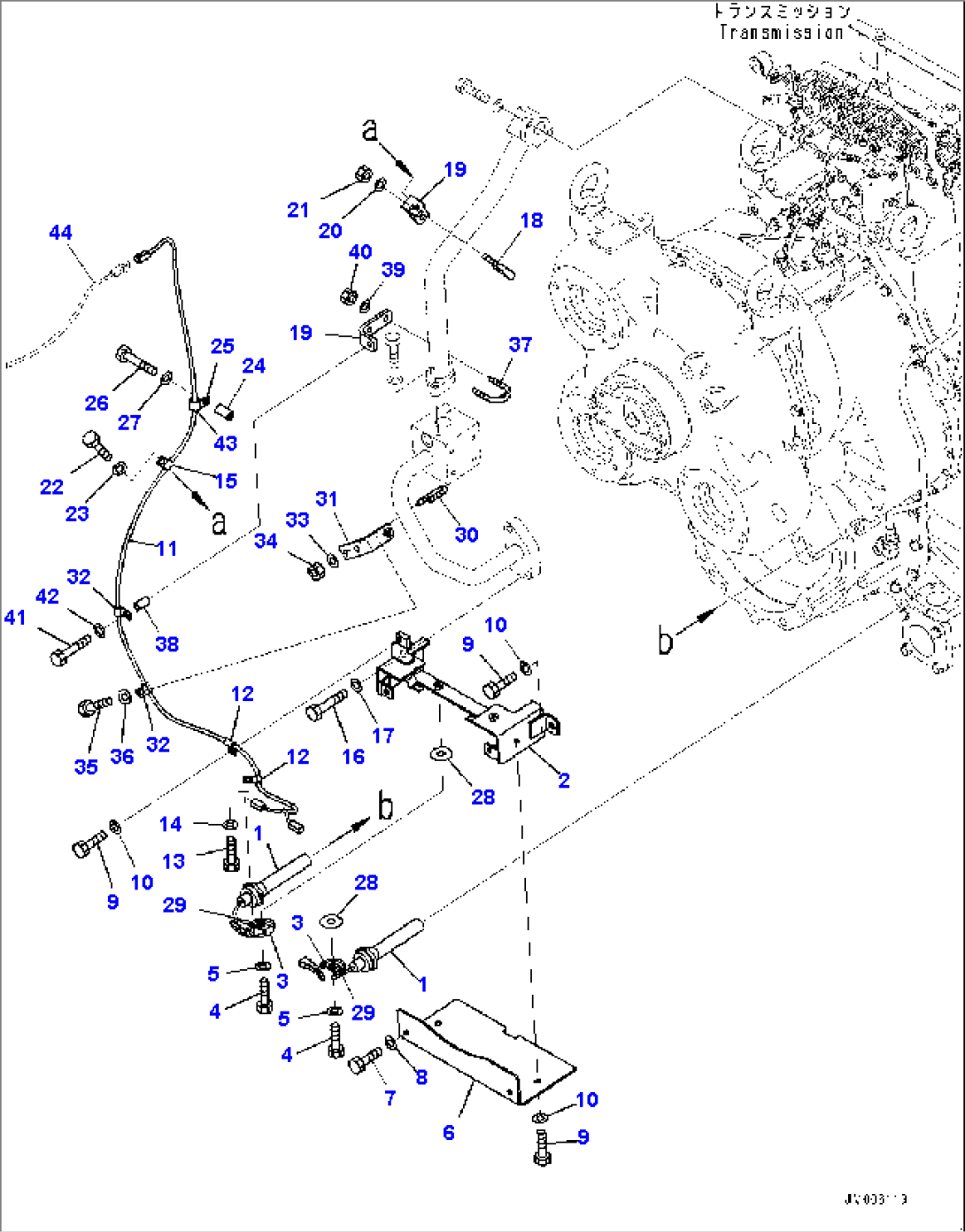

Torque Converter and Transmission, Heater (#5129-)
Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · POWER TRANSMITTING SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 600-815-9340 | Heater | 5129- | |
| 2 | 56B-84-3A540 | Cover | 5129- | |
| 3 | 04434-50610 | Clip | 5129- | |
| 4 | 01010-81025 | Bolt | 5129- | |
| 5 | 01643-31032 | Washer | 5129- | |
| 6 | 56B-84-3A550 | Plate | 5129- | |
| 7 | 01010-81030 | Bolt | 5129- | |
| 8 | 01643-31032 | Washer | 5129- | |
| 9 | 01010-81020 | Bolt | 5129- | |
| 10 | 01643-31032 | Washer | 5129- | |
| 11 | 56B-84-3A530 | Wiring Harness | 5129- | |
| 12 | 04434-50810 | Clip | 5129- | |
| 13 | 01010-81016 | Bolt | 5129- | |
| 14 | 01643-31032 | Washer | 5129- | |
| 15 | 04434-50810 | Clip | 5129- | |
| 16 | 01010-81055 | Bolt | 5129- | |
| 17 | 01643-31032 | Washer | 5129- | |
| 18 | 07283-34346 | Clip | 5129- | |
| 19 | 56B-84-3A570 | Bracket | 5129- | |
| 20 | 01643-31032 | Washer | 5129- | |
| 21 | 01597-01009 | Nut | 5129- | |
| 22 | 01010-81025 | Bolt | 5129- | |
| 23 | 01643-31032 | Washer | 5129- | |
| 24 | 56D-61-13460 | Spacer | 5129- | |
| 25 | 04434-51410 | Clip | 5129- | |
| 26 | 01010-81060 | Bolt | 5129- | |
| 27 | 01643-31032 | Washer | 5129- | |
| 28 | 232-860-5320 | Washer | 5129- | |
| 29 | 04434-50610 | Clip | 5129- | |
| 30 | 07283-33442 | Clip, Pipe | 5129- | |
| 31 | 56B-84-3A560 | Bracket | 5129- | |
| 32 | 04434-50810 | Clip | 5129- | |
| 33 | 01643-31032 | Washer | 5129- | |
| 34 | 01597-01009 | Nut | 5129- | |
| 35 | 01010-81025 | Bolt | 5129- | |
| 36 | 01643-31032 | Washer | 5129- | |
| 37 | 07283-34346 | Clip | 5129- | |
| 38 | 418-62-23790 | Spacer | 5129- | |
| 39 | 01643-31032 | Washer | 5129- | |
| 40 | 01597-01009 | Nut | 5129- | |
| 41 | 01010-81055 | Bolt | 5129- | |
| 42 | 01643-31032 | Washer | 5129- | |
| 43 | 23A-43-23270 | Cushion | 5129- | |
| 44 | 56B-84-3A520 | Wiring Harness | - |
