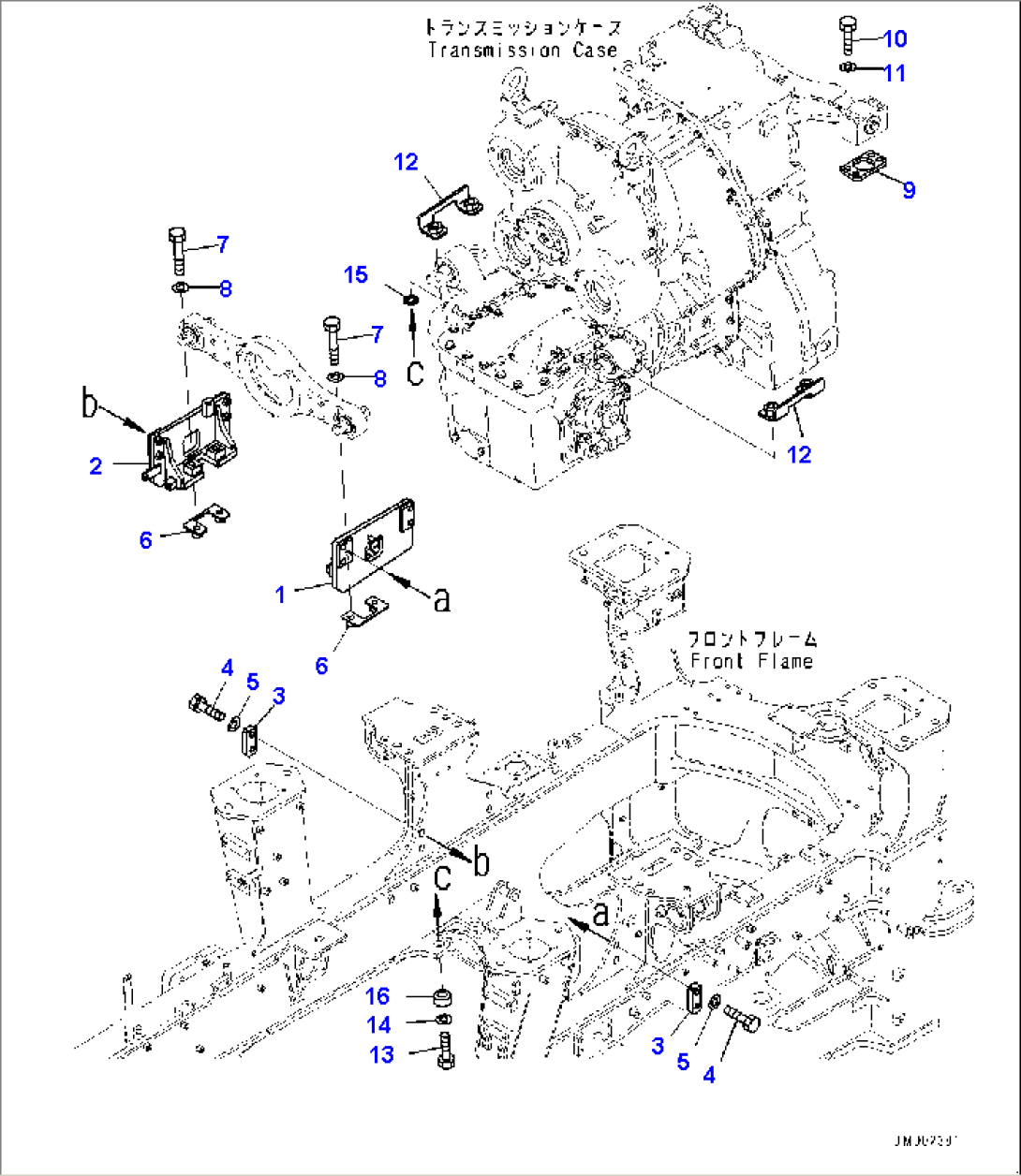

Torque Converter and Transmission, Mounting (1/2) (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · POWER TRANSMITTING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-16-31141Bracket5129-
256B-16-31152Bracket, R.H.5129-
356B-16-31160Plate5129-
401010-81685Bolt5129-
501643-31645Washer5129-
656B-16-31170Plate5129-
701011-81615Bolt5129-
801643-31645Washer5129-
956B-16-31230Plate5129-
1001011-81630Bolt5129-
1101643-31645Washer5129-
1256B-16-11161Bracket5129-
1301011-62730Bolt5129-
1401643-32780Washer5129-
15208-03-11350Shim, T=1.0mm5129-
16176-30-12140Spacer5129-
